Isı Eşanjörü Üretim Süreci – Tasarımdan Teste

Isı eşanjörüİki veya daha fazla akışkan arasında ısı aktarımı için gereklidir. İlaç, petrol ve gaz, gıda işleme, kimya ve enerji santrallerinde proseslerin rafine edilmesinde ve termal verimliliğin arttırılmasında çok önemlidir.

Hindistan'ın en iyi ısı eşanjörü üreticilerinden biri olan GNEE, 17 yılı aşkın süredir özel-tasarlanmış ve üretilmiş plakalı, hava-soğutmalı, kabuk ve borulu, oluklu, kanatlı borulu ısı eşanjörleri üretmektedir. Son teknolojiye sahip üretim tesislerimizle, güvenilir, korozyona-dayanıklı, yüksek-performanslı ısı değişim çözümleri sunarak dünya çapında çok sayıda işletmenin güvenini kazandık.

Gelişmiş tasarımdan-teslim etme yeteneklerine ve-şirket içi mühendislik zekasından yararlanarak, çeşitli sektörlere yayılan müşterilerin benzersiz gereksinimlerini stratejik olarak karşılıyoruz.

Isı eşanjörleri, termal enerjiyi bir sıvı akışından diğerine aktardıkları için farklı endüstriyel işlemlerde çok önemlidir. Bu yüzden öne çıkanHindistan'da kabuk ve borulu ısı değiştirici üreticileriOptimum performansı, güvenilirliği ve güvenliği korumak için üretim sürecini izleyin.

Belirli koşullar altında verimliliği hesaplamak için termal model kullanılarak üretilmiştir. Isı eşanjörü imalatı aşağıdaki aşamalardan oluşan karmaşık bir süreçtir:

• Termal Tasarım Süreci
• Detaylı Mühendislik ve Tasarım Süreci
• Üretim Süreci
• Kaynak ve Montaj İşlemi
• Test ve Gönderi Hazırlığı
• Nihai Taşıma ve{0}Yerinde Denetimler
• En iyinin nasıl olduğunu anlamak için her aşamayı ayrıntılı olarak anlayalım.ısı değiştirici üreticileriIsı eşanjörleri üretirken kaliteyi sağlayın.

Tasarım aşaması, müşterinin ısı transfer verimliliğini en üst düzeye çıkaran optimize edilmiş endüstriyel ısı eşanjörlerinin üretilmesi için çok önemlidir. Hindistan'daki ısı eşanjörü üreticilerindeki uzman tasarımcı ve mühendis grubu, her projenin parametrelerine göre en uygun ısı eşanjörü tipini, konfigürasyonunu, inşaat malzemelerini ve teknik özelliklerini belirler.

Yazılım, özel tasarımlar oluşturmak için çalışma sıcaklıkları, ısı görevi, akışkan türleri ve özellikleri, akış hızları, basınç düşüşleri ve akış hızları ile sağlanır.

Tasarım ekibi, hesaplamalı akışkanlar dinamiği tekniklerini kullanarak endüstriyel ısı değiştiricinin gerçek çalışma koşulları altında termal ve mekanik performansını simüle ediyor. Bu sanal test, güvenliği ve güvenilirliği doğrularken ısı transfer hızını en üst düzeye çıkarır. Kullanıcı-dostu yazılım arayüzü, tasarımın süreç gereksinimlerine tam olarak uygun hale getirilmesi için müşteri işbirliğini de kolaylaştırır.

Mühendislik, kalite ve üretim ekipleriyle işbirliği içinde denetim erişimini, maliyetleri, bakımı, üretim fizibilitesini ve diğer kritik faktörleri optimize etmek için çok sayıda tasarım yinelemesi yürütülür.

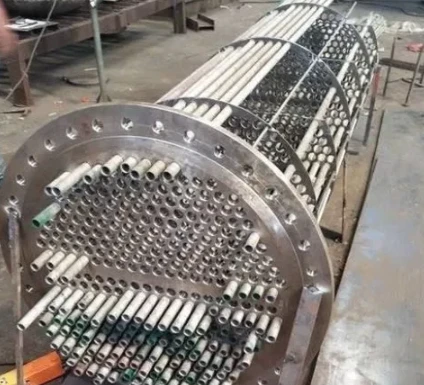

İmalat aşaması, temel malzemelerin endüstriyel ısı eşanjörlerinin ana bileşenlerine dönüştürülmesi için şekillendirme, işleme ve kaynaklama işlemlerine tabi tutulmasıyla başlar. Kanal ve kabuk silindirleri genellikle haddelenmiş ve kaynaklı plakalardan (çapı 24-inçten büyük) veya borulardan (24-inç veya daha az çaptan) oluşur. Kalınlığa bağlı olarak boru levhaları, işlenmiş ve delinmiş bir plaka veya dövme parça olabilir. Flanşlar sıcak dövme halkalardır ve saptırma plakaları işlenmiş ve delinmiş plaka malzemeleridir. Borular dikişsiz ve kaynaklı gibi farklı çeşitlere sahiptir ve çeşitli standart çap ve kalınlıklarda mevcuttur. Borular U şeklinde bükülebilir ve Hindistan'daki ısı eşanjörü üreticilerinin ihtiyaç duyduğu uzunlukta kesilebilir.

Dolayısıyla, kabuk ve borulu ısı değiştiricilerin imalatı dört aşamada sınıflandırılabilir:

• Makine ve delme işlemleri
• Kaynak işlemleri

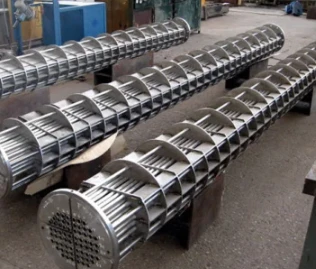

• Paket montajı
• Son ve test montajı

Kaynak ve endüstriyel ısı eşanjörü montajı, imalatta önemli bir aşamayı oluşturur ve önemli ölçüde doğruluk ve yeterlilik gerektirir. Hindistan'daki üreticiler, bağlantıların bütünlüğünü ve sızdırmazlığını küresel kod ve standartlara göre garanti etmek için TIG, MIG, yörüngesel ve lazer kaynağı gibi karmaşık kaynak metodolojileri kullanıyor. ASME-sertifikalı, son derece deneyimli kaynakçılar, boyut doğruluğunu sağlamak için fikstürlerden yararlanarak en iyi uygulamalara bağlı kalırlar.

GNEEbüyük endüstriyel ısı eşanjörleri için kusursuz, tekdüze kaynaklar üretmek üzere metale özel dolgu telleri ve otomatik yörünge kaynağı gibi sarf malzemelerini kullanır.

Radyografik testler ve diğer tahribatsız test prosedürleri, kaynakları doğrular. Ek olarak, her bir ısı eşanjörü, sızdırmaz olduğundan emin olmak için- sıkı hidro ve helyum sızıntı testlerine tabi tutulur. Kalite güvence ekibi her bir bağlantıyı titizlikle inceler. Hindistan'daki en iyi ısı eşanjörü üreticileri, termovel de dahil olmak üzere standart kaynak enstrümantasyonunu karşılamak için katı protokollere uymaktadır.

Güvenilir kabuk ve borulu ısı eşanjörlerinin üretiminde kalite güvence işlevi kritik öneme sahiptir. GNEE, bileşenlerin bütünlüğünü sağlamak için sıkı bir gelen malzeme inceleme süreci kullanır.

Performansın bütünlüğünü garanti altına almak için kapsamlı test prosedürleri birden fazla aşamada gerçekleştirilir. Her ısı eşanjörü hava veya su içerisinde basınç altındayken sızdırmazlık testine tabi tutulur.

Performans, simüle edilmiş süreç koşulları altında son test sırasında değerlendirilir.

• Basınç bütünlüğü için ASME 'U' Damgası sertifikası
• Onarım ve değişiklikler için ASME 'R' Damgası
• Ürün güvenliğini onaylayan CE işareti.
• Kalite yönetimi için ISO 9001:2015

Ulusal standartlara göre izlenebilen gelişmiş test ekipmanı ve kalibrasyonla birlikte sızıntı, ısı transfer hızı ve basınç düşüşü de son derece hassas bir şekilde ölçülür. Isı eşanjörlerinin müşteriye sevkiyatı için nihai onay ancak tüm testleri tamamlandıktan sonra verilmektedir.

Isı eşanjörü üretim endüstrisi, her bir ünitenin müşterilere gönderilmeden önce tasarım özelliklerini karşıladığını doğrulamak için sıkı test protokollerine uyar. Kalite kontrol ekipleri, kapsamlı termal performans ve mekanik bütünlük değerlendirmeleri gerçekleştirmek için standartlaştırılmış testler kullanır.

Hassas cihazlar, termal görevlerin karşılandığından emin olmak için fırlatma süreci boyunca çekirdek basınçlarını, sıcaklıkları ve ısı transfer oranlarını izler. Hidrostatik ve pnömatik basınç değerlendirmeleri amaçlanan tasarım basınçlarından daha iyi gerçekleştirilir. Helyum kütle spektrometrisi çok küçük sızıntıları bile nokta hassasiyetiyle tespit eder. Aletler, valfler ve contalar gibi kritik ekipmanların test edilmesi, test planlarını takip eder.

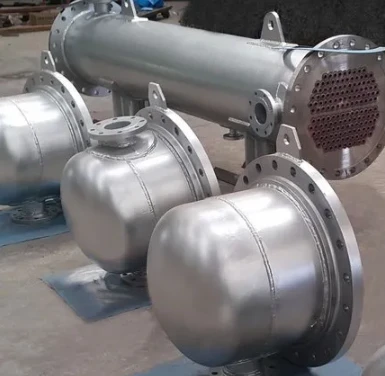

Termal hidrolik ve mekanik bütünlük doğrulandıktan sonra dış kısım yalıtım, koruyucu kaplamalar ve cilalama ile tamamlanır. Korozyonu-engelleyen bileşikler ve uygun malzeme taşıma uygulamaları, taşıma sırasındaki hasarları önler.

Isı eşanjörleri,{0}}uluslararası nakliye sırasında kusurları önlemek için ihracat paketleme ekipleri tarafından yeterli dolgu malzemesiyle özel olarak paketlenir.

Nem girişini önlemek amacıyla hassas alanları güçlendirmek için kurutucular kullanılır. Konteynerlerin-ihracata hazır olup olmadığı, müşteri tesislerine taşınmak üzere mühürlenmeden önce uygunluk denetimleri yoluyla doğrulanır. Zorlu endüstriyel ortamlarda, sıkı protokollerin uygulanması nedeniyle ısı eşanjörleri uzun yıllar güvenli bir şekilde çalışır.

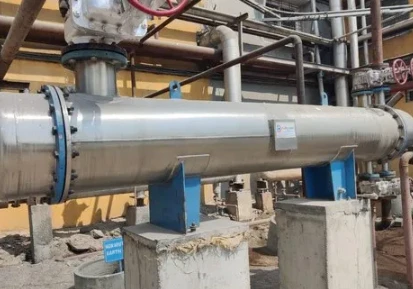

Taşımanın ardından kurulum ve{0}yerinde inceleme ekibi, çevrede sorunsuz kurulum ve güvenli çalışmayı sağlar. Denetim ekibi sızıntıları kontrol eder, sıvı akış hızlarını ve sıcaklık farklılıklarını doğrular ve genel performansı izler.

Hindistan'da güvenilir bir kabuk ve borulu ısı eşanjörü üreticisi olan GNEE, birinci sınıf tesislere sahiptir ve yüksek performansı korurken uluslararası standartları karşılayan, korozyona{{1}dayanıklı kabuk ve borulu ısı eşanjörleri sunmak için sıkı süreçler uygular.

İster önemli bir sermaye yatırımı ister zorunlu bir değiştirme gereksinimi içersin, tüm ısı eşanjörü gereksinimlerinizi nasıl karşılayacağımızı biliyoruz. İhtiyaçlarınızı karşılayan, özelleştirilmiş ve düzenlemelerle-uyumlu bir endüstriyel ısı eşanjörüne sahip olmak için uzmanlarımızla bağlantı kurun.
