Kafesler





Ürün yelpazemizden alınan referans aralıkları; Nihai değerler, teklifinizde çiziminize ve proje spesifikasyonuna göre onaylanır.



Öğe	Tipik aralık / yetenek
Mevcut çelik kaliteleri	Q235B / Q355B / Q355C&D, S355JR, ASTM A36 (daha yüksek kaliteler, örneğin A572 Gr.50, istek üzerine)
Açıklığı temizle	Açı: küçük-orta açıklık · Boru şeklinde ve uzay çerçeve: 100 m'ye kadar+ / ultra-geniş açık açıklık
Tasarım yükleri (referans)	Rüzgar 200 km/saat · sismik yoğunluk birimi Z=4 · canlı yük 50 kg/m² (proje kodu başına)
Fabrikasyon toleransı	Uzunluk ±2,0 mm · delik aralığı ±1,0 mm · doğrusallık L/1000
Düğüm bağlantıları	Cıvatalı (açılı) · 5 eksenli CNC kesişen kesme yoluyla kaynaklı boru şeklinde / boşluk düğümleri
Yüzey koruması	Sıcak-daldırma galvanizli (çinko 150 µm'den büyük veya eşit) veya püskürtmeli Sa2.5 + boya
Kalite denetimi	UT kaynak muayenesi + çizim başına boyutsal / görsel kontrol
Çizimler	PDF / DWG / STEP / Tekla Yapıları
Tasarım servis ömrü	30+ yıl (galvanizli, endüstriyel ve tarımsal ortam)

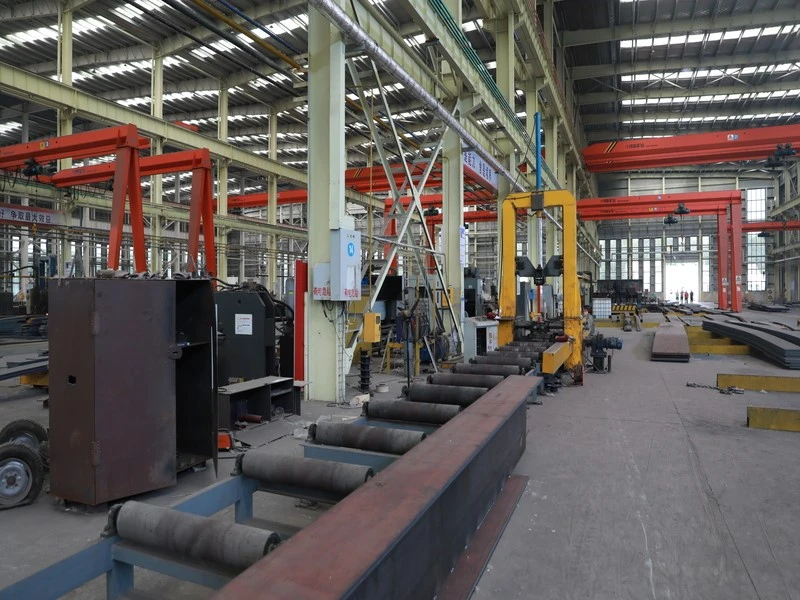

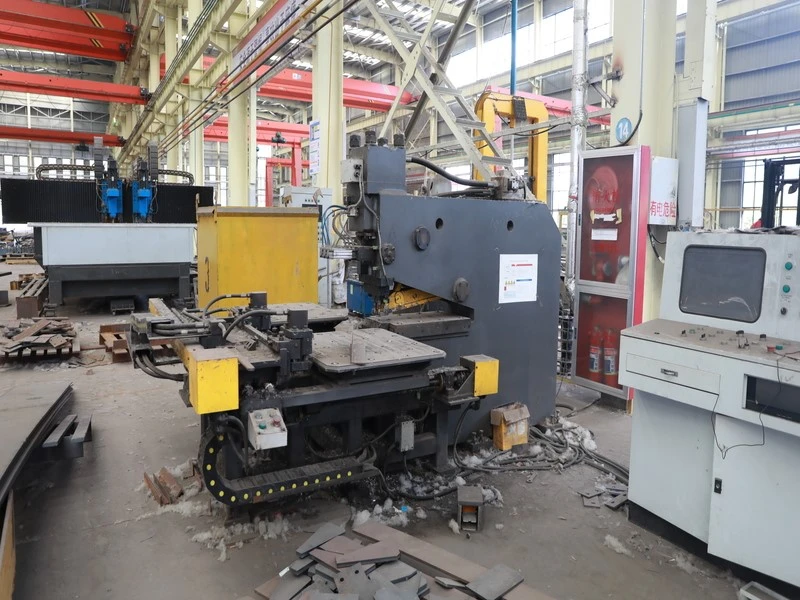

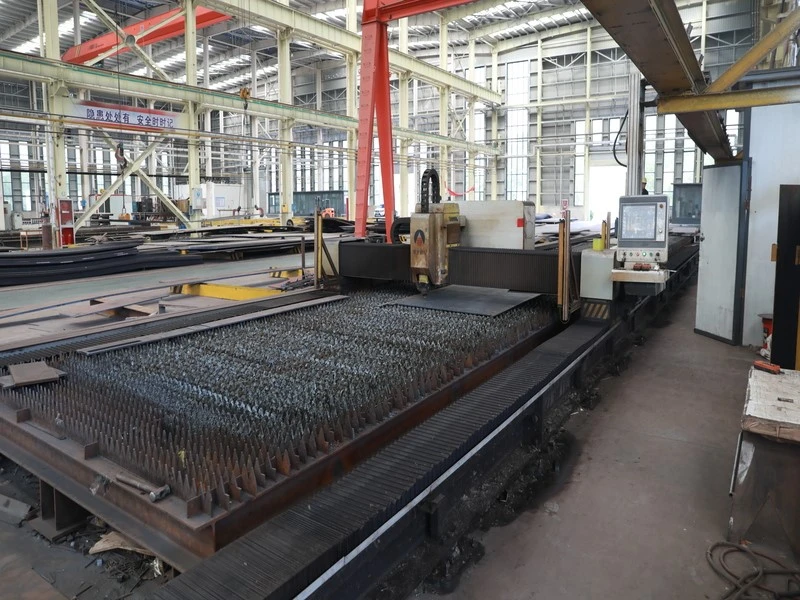

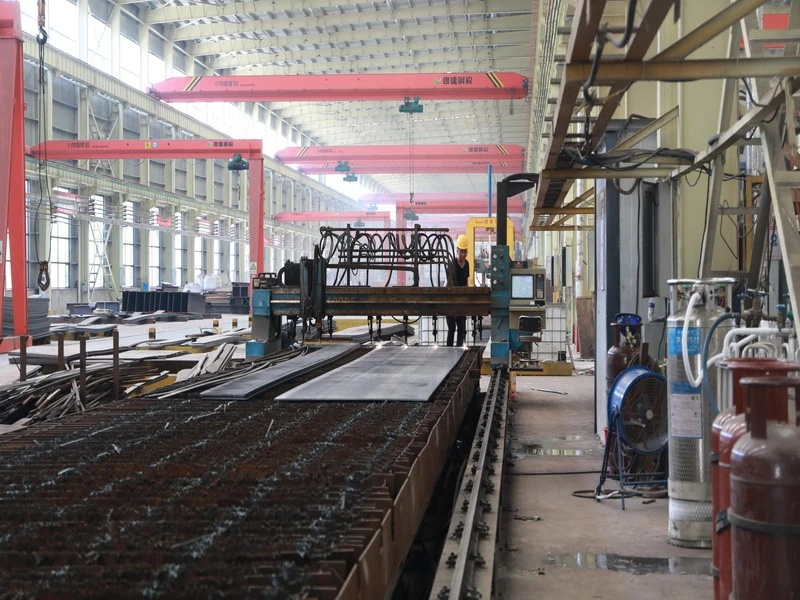

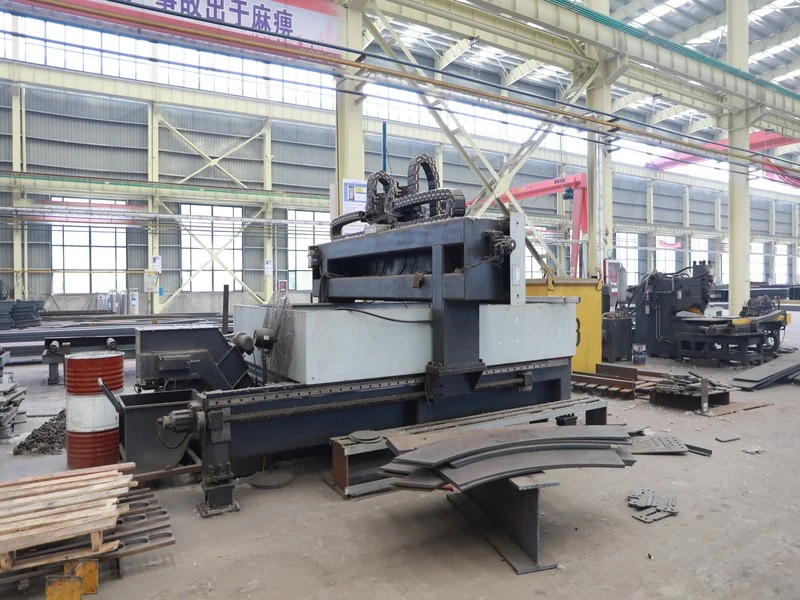

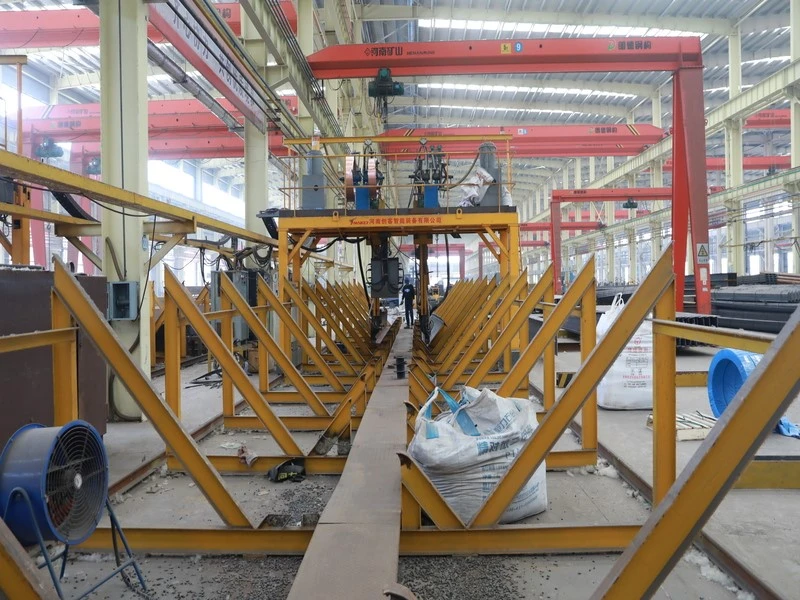

Çelik Kafes İmalat Ekipmanlarımız



Çelik kafes imalatı, kesme → montaj → kaynak → delik → bitirme zincirini takip eder ve anahtar-ev ekipmanımız her adımı kapsar:







Tip	Temel özellikler	Şunun için en iyisi:
Çelik Açı Kafes	Hafif, yüksek mukavemetli-ağırlığa-; cıvatalı düz-paket tasarımı; en ekonomik malzeme	Küçük-orta açıklıklar — fabrika çatıları, atölyeler, barakalar, seralar

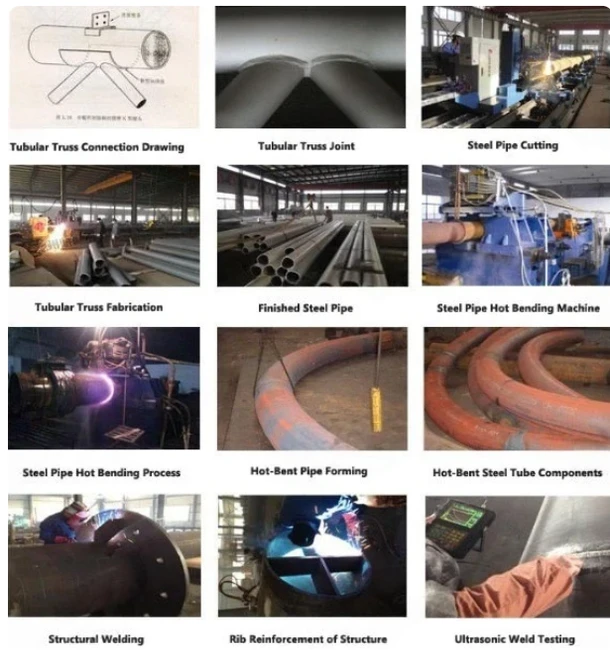

Borulu Çelik Kafes	100 m'den fazla açıklık, düşük rüzgar direnci, temiz AESS görünümü	Stadyumlar, havaalanı terminalleri, büyük depolar, hangarlar
Çelik Boru Makas	Yüksek yük kapasitesi, yeniden kullanılabilir eklenti sistemi-, büyük net açıklıklar	Geniş-açıklıklı çatılar, arenalar, endüstriyel tesisler, sergi ve geçici yapılar
H-Işın Kafes	Yüksek sertlik ve yük kapasitesi, iyi{0}}kesit stabilitesi	Endüstriyel çerçeveler, ağır tesisler, büyük binalar
Çelik Çatı Makası	Dayanıklı eğimli çatı çerçevesi	Ticari ve endüstriyel çatı yapıları

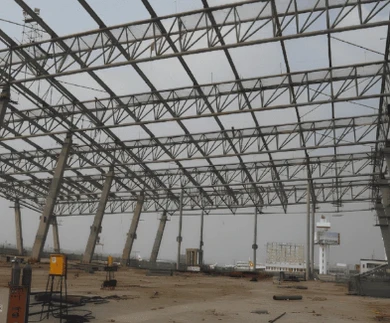

Büyük-Açıklık / Uzay Kafes	Ultra-geniş net aralık, dahili sütun yok, hafif, tekdüze 3D yük	Stadyumlar, sergi salonları, havaalanı terminalleri, asma katlar
Uzun-Açıklıklı Çelik Kafes	Sütun-serbest endüstriyel ve genel açıklıklar için tasarlandı	Uzun-açıklıklı endüstriyel çatılar ve kamu binaları





Çelik kafes, bağlantı noktalarına bağlanan düz elemanların üçgen şeklinde bir çerçevesidir. Yük altında her eleman bükülme yerine yalnızca eksenel kuvveti (gerilme veya sıkıştırma) taşır. Elemanlar üçgen şeklinde düzenlendiğinden yapı, eleman uzunluğunu değiştirmeden şeklini değiştiremez; bu da onu uzun açıklıklar boyunca istikrarlı ve son derece malzeme-verimli kılan şeydir.



Kafesler üç grup yüke dayanacak şekilde tasarlanmıştır: canlı yükler (insanlar, mobilyalar, ekipman), ölü yükler (yapının kendisi) ve çevresel yükler (rüzgar, kar, sismik). Projenize hangi yüklerin hakim olduğunu anlamak doğru kafes kirişi seçmenin ilk adımıdır.









Yapılandırma		Yükleme davranışı ve temel özellikler	En uygun
Pratt Kafes (N-yapılandırma)		Köşegenler merkeze doğru eğimlidir ve yerçekimi yükü altında gerilim altındadır; çelik-yer çekiminin hakim olduğu çatılar için-verimlidir.	Yerçekiminin hakim olduğu çatılar ve zeminler-, açıklıklar 20–100 m'dir
Warren Truss (W / eşkenar)		Tekrarlanan üçgenler, saf formda dikey elemanlar yok, eşit yük dağılımı.	Açık, eşit yüklü açıklıklar; portal ve vinç kirişleri
Howe Kafes		Köşegenler, dikeyler gergin olacak şekilde dışa doğru eğimlidir; daha az malzeme-yer çekimine karşı verimlidir ancak kaldırma yükünün tersine çevrilmesini iyi idare eder.	Kaldırma veya ters yüklerin kritik olduğu çatılar (açık binalar)
Fink Kafes		Bölünmüş W-şekilli ağ — ekonomik ve hafif.	Kısa-açıklıklı, dik-eğimli çatılar (~8–20 m), hafif ticari

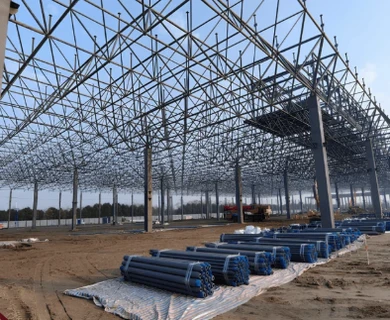

Uzay Çerçevesi (3D kafes)		3 boyutlu bir ızgara oluşturan birbirine bağlı düzlemsel kafes kirişler; son derece net açıklıklar ve çift eksenli yük paylaşımı.	Hangarlar, sergi salonları, stadyum çatıları, havaalanı terminalleri





Her kafes imalattan önce-kendi bünyesinde tasarlanıp kontrol edilir:



 Bağlantı doğrulaması:düğüm ayrıntıları, EN 1993-1-8'e göre doğrulanan boru şeklindeki bağlantılarla eleman tasarımıyla eşleştirilir.



 Tam yük durumları:Canlı, ölü ve çevresel (rüzgar, kar, sismik) yükler en kötü hallerinde birleştirilir ve açık binalar için kaldırma/rüzgar-emme kontrol edilir.



 Sapma ve kamber:orta-açıklık sapması kod sınırları dahilinde tutulur ve hizmet sapmasının telafi edilmesi gereken yerlerde ön-kamber uygulanır.



 Çelik verimliliği:ekonomik derinlik-/-açıklık oranı (≈1/10–1/15) tonajı ve maliyeti kontrol altında tutar.



 Dayanıklılık planlaması:kaplama veya galvanizleme, servis ömrüne uyacak şekilde maruz kalma kategorisine (C2–C5) göre seçilir.



Yayılma ve Yüke Göre Konfigürasyon Seçme



Proje durumu	Önerilen yapılandırma
Yerçekimi-etkili endüstriyel çatı, 20–100 m	Pratt kafes
Eşit dağıtılmış yük, açık açıklık, düzenli düğüm aralığı	Warren kafesi
Kısa açıklık (8–20 m), dik çatı eğimi	Fink kafes
Çok geniş açık açıklık, çift eksenli yükleme	Uzay çerçevesi / boru şeklindeki uzay kafesi
Yükseltme veya tersine çevirme-kritik yük (açık binalar)	Yükselme-yönelimli web ile Pratt veya Howe



Emin değil misiniz? Açıklığınızı, yükünüzü ve kodunuzu gönderin; mühendislerimiz yapılandırmayı sizin için önerecek ve boyutlandıracaktır. [Ücretsiz mühendislik danışmanlığı alın]





Maliyet etkeni	Etki	Nasıl kontrol edilir
Açıklık ve derinlik	Daha uzun açıklık ve daha sığ derinlik tonajı artırır	Ekonomik derinlik-ile-genişlik oranı kullanın (≈1/10–1/15)
Tasarım yükü	Daha yüksek kar/rüzgar/sismik/vinç yükleri, elemanların daha ağır olması anlamına gelir	Detaylandırmadan önce gerçekçi yükleri onaylayın
Çelik kalitesi	Not üye boyutunu ve fiyatını etkiler	Ağır yüklü elemanlardaki-yüksek mukavemetli kalite ağırlığı azaltabilir
Birleştirme ve detaylandırma	Tekrarlanan geometri ve standart düğümler iş gücünden tasarruf sağlar	Standart düğümleri belirtin; aşırı{0}}gösterişli ayrıntılardan kaçının
Sona ermek	Boya ve galvanizleme fiyat açısından farklılık gösterir	Gerçek maruz kalma kategorisiyle eşleştirin
Miktar ve program	Birim maliyet ve navlun parti büyüklüğüne göre değişir	Toplu siparişler; gerçekçi bir teslim süresi koruyun



[Span, load, code ve miktar]'ınızı gönderinve her bir maliyet etkenini görebilmeniz ve kontrol edebilmeniz için ayrıntılı bir fiyat teklifi göndereceğiz.









Her kafes atölyemizde kontrollü bir süreçten geçer ve kalite her adımda yönetilir, sonunda bir kez kontrol edilmez. Tablo, her üretim aşamasını o noktada uygulanan kontrolle eşleştirir.



Sahne	İşlem	Uygulanan kalite kontrolü
1 · Gelen malzeme	Hadde sertifikaları kapsamında alınan çelik levhalar, borular ve profiller.	Değirmen sertifikalarını spesifikasyona göre doğrulayın; boyutları, kimyayı ve mekanik özellikleri kontrol edin; Tam izlenebilirlik için dereceyi ve ısı/lot numarasını işaretleyin.
2 · Detaylandırma ve yerleştirme	Tasarımdan oluşturulan mağaza çizimleri; CNC yerleştirme malzeme verimini optimize eder.	Tasarım ve koda göre kontrol edilen çizimler; Kesim doğruluğu için kaydedilen yerleştirme planı.
3 · Kesme	Kaynak bağlantıları için CNC plazma/kiriş kesimi ve eğim hazırlama.	Kesim boyutlarını, kenar kareliğini, eğim açısını ve cüruf gidermeyi kontrol edin; [kod — onayla] başına tolerans.
4 · Montajı-	Alt-montajlar, köşebent plakaları ve düğümler kurulur ve mastarlara-kaynak yapılır.	Kaynak yapmadan önce bağlantı boşluklarını, hizalamayı ve eleman konumlarını imalat çizimine göre doğrulayın.
5 · Kaynak	Kontrollü parametreler altında GMAW / FCAW (gerektiğinde SMAW).	Onaylı WPS/PQR uyarınca yalnızca kalifiye kaynakçılar tarafından yapılan kaynaklar; belirtildiğinde ön ısıtma ve{0}geçişler arası sıcaklık; Distorsiyonu kontrol etmek için seçilen kaynak sırası.

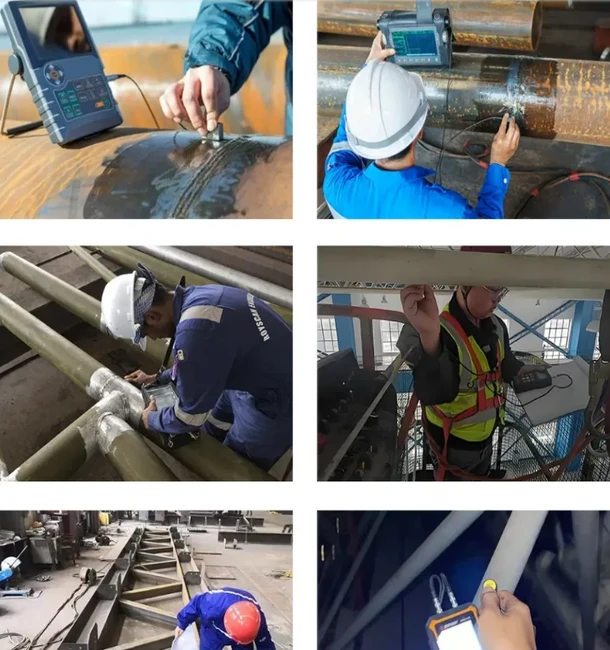

6 ·-tahribatsız muayene	Ultrasonik (UT) ve/veya manyetik-partikül (MT) kaynak muayenesi.	IS0-9712 onaylı operatörler tarafından NDT; geçerli koda göre kaynak kabulü; yeniden çalışma yeniden test edilir.
7 · Düzeltme ve ön-kamber	Distorsiyonun düzeltilmesi; tasarımın gerektirdiği yere ön{0}}kamber uygulandı.	Çizimlerin yükseklik/tolerans gerekliliklerine göre düzlüğü ve eğimi doğrulayın.
8 · Ön-montaj / montaj	Kafes segmentlerinin deneme montajı ve cıvatalı{0}}bağlantı kontrolü.	Deneme montajının boyutsal raporu; Yüzey işleminden önce bağlantının uygunluğunu onaylayın.

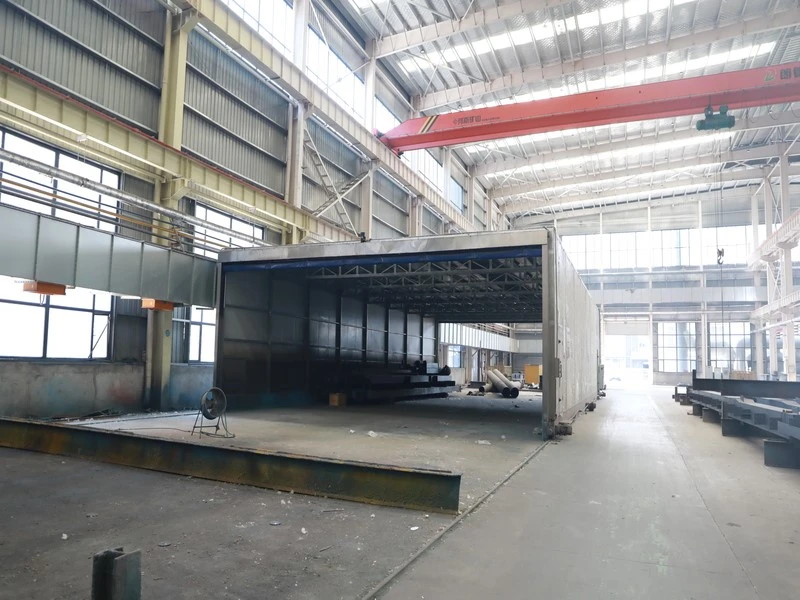

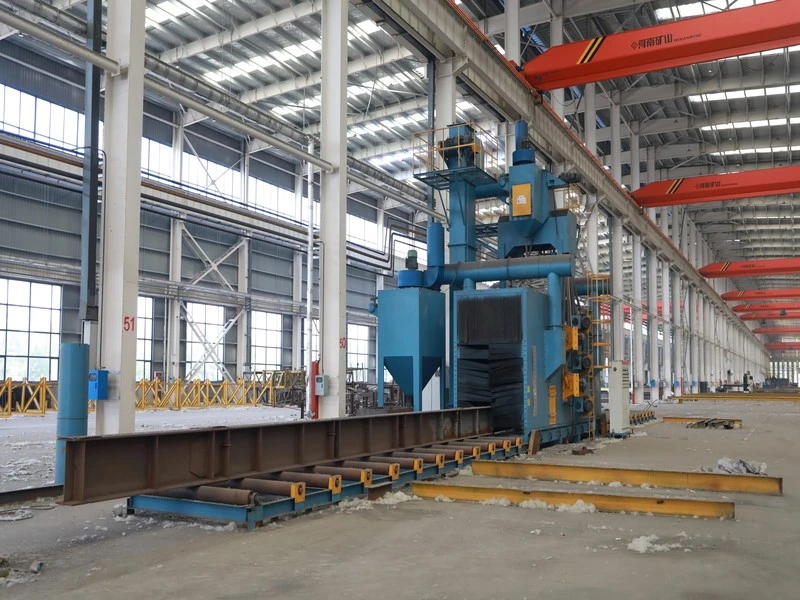

9 · Yüzey koruması	Maruz kalma kategorisine göre Sa 2,5'e kadar raspa temizleme, astar/kaplama veya sıcak-daldırma galvanizleme (örn. Z200+).	Spesifikasyona göre püskürtme profilini ve kaplama/galvanizleme kalınlığını kontrol edin; kaplama kusurlarını kontrol edin.
10 · Son inceleme ve paketleme	Son kalite kontrol, işaretleme ve koruyucu paketleme.	Son boyut kontrolü, QC raporu ve işaretleme; ambalaj, taşıma sırasında kaynak dikişlerini ve yüzeyleri korur.







Öğe	Tipik malzeme
Ana yük-taşıyan akorlar/web	Yüksek-mukavemetli çelik: Q355B / Q390B (eşdeğer S355/S390)
İkincil üyeler ve bağlantılar	Yaygın yapısal çelik: Q235B (eşdeğer S235)
Korozyon koruması	Sıcak-daldırma galvanizleme (örn. Z200+) veya maruz kalma kategorisine göre kaplama sistemi (C2–C5)

Not: Geçerli uluslararası kodlara (AISC 360, EN 1993 / EN 1090, GB 50017) göre tasarım yapıyoruz.



Denetçinizin Aldığı Kalite Belgeleri



Her sipariş birKalite kontrol paketibir müfettiş veya üçüncü taraf şunları denetleyebilir: malzeme değirmeni sertifikaları, WPS/PQR'ye göre kaynak raporları, NDT (UT/MT) sonuçları, ön-kamber ve boyut raporu ve yüzey-işleme kayıtları. Gerektiğinde sizin veya üçüncü-tarafınızın denetimi için [welding / NDT / final]'de tutma noktaları tanımlarız.



Tasarım ve Mühendislik Desteği



İhracat projeleri için mühendislik evraklarını destekliyoruz ve CAD/BIM akışınız için imalat çizimlerinin yanı sıra DXF/IFC dışa aktarımını da sağlıyoruz.

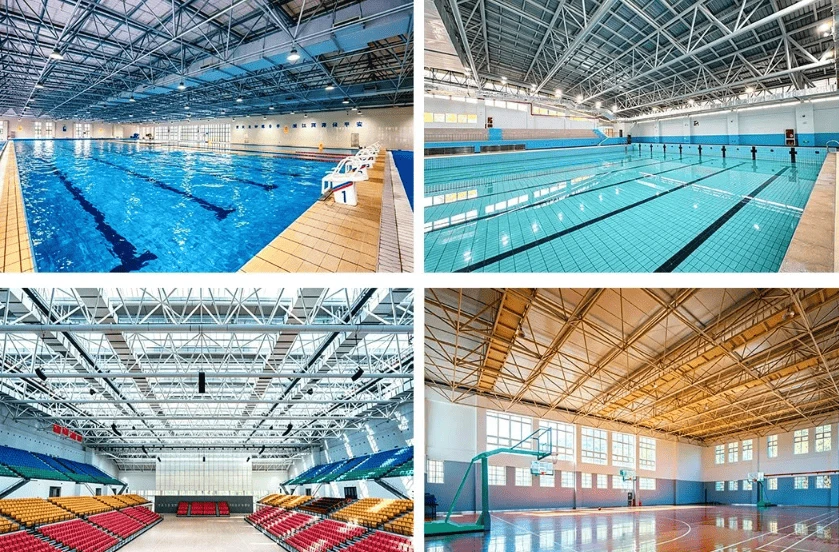

Çelik kafes kirişler, fabrika çatılarından havaalanı çatılarına kadar endüstri ve altyapı genelinde kolonların{0}serbest açıklığı, sağlam çerçeveleme ve verimli yayılma özelliklerini sağlar.

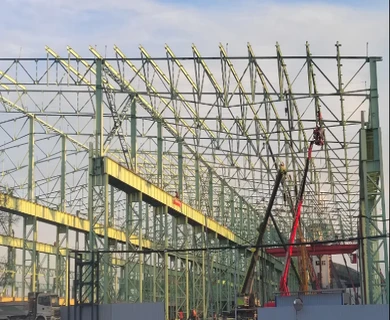

Proje Vakalarımız







Sahne	Standart uygulama

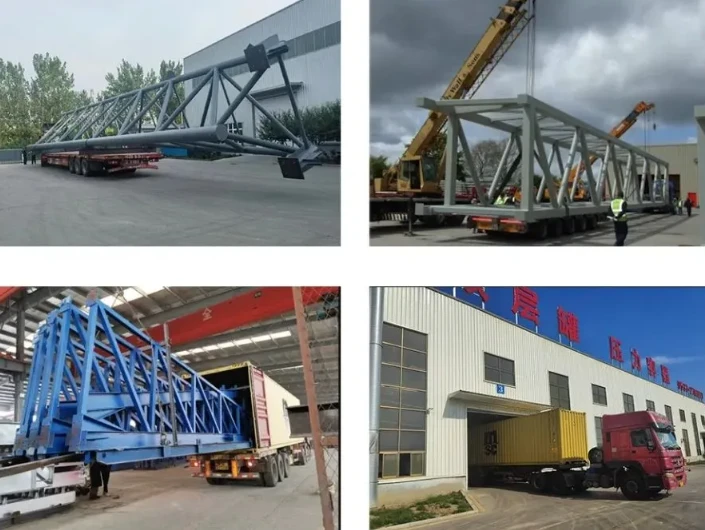

Ambalajlama	Kaynak dikişlerini ve galvanizli/kaplamalı yüzeyleri korumak için paketlenmiş, çelik-sarılmış ve dolgulu; kolay tanımlama için gruplandırılmış ve işaretlenmiş bileşenler; konteyner kullanımını en üst düzeye çıkarmak ve deniz taşımacılığını azaltmak için düz-paket cıvatalı tasarımlar yuvalanır.
Taşıma	Standart üyeler tasarlandığı gibi 20'/40' konteynerlerde gönderilir; -segmentler halinde üretilmiş ve sahada-birleştirilmiş, kaldırma ve montaj kılavuzuyla birlikte aşırı uzunluktaki elemanlar.
Kurşun zamanı	Çizim onayından{0}}sevkiyata kadar referans teslim süreleri (sektör normları; nihai program siparişte onaylanır ve aralık, tonaj ve yüzey işlemine göre değişir):    Standart / hafif kafes kirişler (açılı, boyalı): ≈ 3–4 hafta  Geniş-açıklıklı veya ağır kafes kirişler (boru şeklinde, H-kiriş, kaynaklı): ≈ 5–8 hafta  Sıcak-daldırma galvanizleme: +1–2 hafta
Yerinde-destek	Ekleme ve montaj kılavuzu, elemanların sahada doğru şekilde monte edilmesini sağlar.





SSS:



Çatı makasımda hangi derinlik-karşı-açıklık oranı kullanılmalı?



Çoğu çatı makası için ekonomik derinlik açıklığın yaklaşık 1/10-1/15'i kadardır. Daha derin bir kafes kiriş, eleman kuvvetlerini ve çelik tonajını azaltır, ancak kaplama ve tavan boşluğu maliyetini artırır; bu nedenle, açıklığınız ve yükünüz için-ödemeyi optimize ediyoruz ve seçilen derinliği imalat çiziminde işaretliyoruz.



Açılı kafes veya boru şeklindeki kafes — hangisini seçmeliyim?



Açılı kafes kirişler, küçük-orta açıklıklar için en ekonomik olanıdır ve yükten tasarruf etmek için düz olarak gönderilir; Boru şeklindeki ve uzay kafes kirişler, daha düşük rüzgar direnci ve daha temiz bir görünüm ile 60 m'den fazla net açıklığa uygundur. Açıklığınız, yükünüz ve estetiğiniz buna karar verir; yukarıdaki tip tablosu bunu haritalandırır.



Üretimden önce imalat çizimlerini inceleyebilir miyim?



Evet. Herhangi bir kesimden önce incelemeniz ve onaylamanız için genel-düzenlemeyi ve imalat çizimlerini (PDF/DWG) yayınlıyoruz ve BIM iş akışınız için DXF/IFC dışa aktarımı da mevcuttur. İmalat ancak çizim onayından sonra başlar, bu da program ve fiyatı da kilitler.



Kafeslerle birlikte hangi kalite belgeleri gönderilir?



Her teslimata malzeme değirmeni sertifikaları, kaynak kayıtları, belirtildiği yerlerde NDT (UT/MT) raporları, boyut/deneme-montaj raporları ve yüzey-işleme kayıtları - denetçinizin sahada beklediği dosya - eşlik eder.



Sıcak-daldırma galvanizleme fiyatı ve teslim süresini nasıl etkiler?



Galvanizleme, teslimat süresine kabaca 1-2 hafta ekler ve ton başına-ek ücret ekler, ancak saha rötuşunu- ortadan kaldırır ve C3–C5 kıyı veya endüstriyel maruziyete uygundur. Tamamen kapalı, ılıman ortamlar için boyama ekonomik bir alternatiftir.



Fiyatlar tedarikçiler arasında neden bu kadar farklı?



Çoğunlukla çelik kalitesi, bağlantı ve yüzey işleme. Şeffaf, bütçeye uygun malzeme sınıflarına göre fiyatlandırıyoruz ve size ayrıntılı bir döküm sunuyoruz; yukarıdaki maliyet bölümünde bu rakamı gerçekte neyin tetiklediği listeleniyor.
