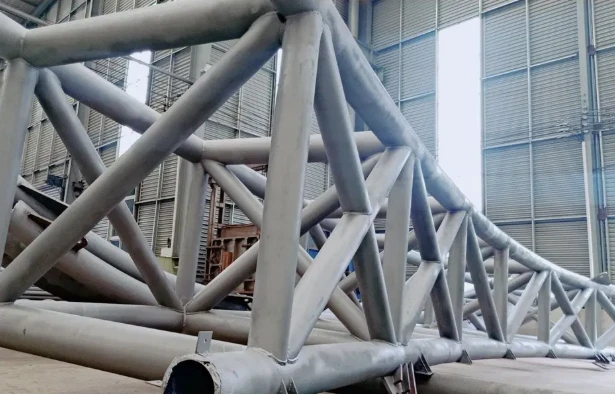

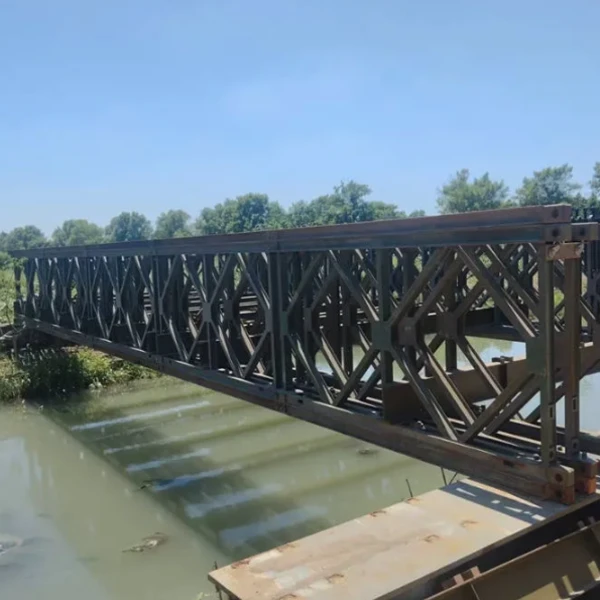

Özel geniş-açıklıklı çelik kafes kirişlerimiz geniş, engelsiz zemin alanı gerektiren projeler için ilk tercihtir. Yüksek-mukavemetli yapısal çelik ve optimize edilmiş geometrik konfigürasyonlar kullanarak, iç kolonlar olmaksızın 60 metrenin üzerinde yayılma kapasitesine sahip kafes kirişler sağlıyoruz. Her kafes sistemi, belirli bölgesel rüzgar, kar ve sismik yükleri karşılamak için-gelişmiş yazılım kullanılarak özel olarak tasarlanmıştır. Üçgen ve Pratt tasarımlarından karmaşık uzay kafes kirişlerine kadar, sahada hızlı montaj ve tavizsiz yapısal bütünlük sağlayan fabrikada-prefabrik modüller-sunuyoruz.
Mühendislik Performansı ve Tasarım Notları
Bu bölümde, büyük-açıklıklı kafes kirişin nasıl yük taşıdığı ve nasıl kontrol edildiği açıklanmaktadır; böylece bunu güvenle belirleyebilirsiniz.
Net{0}}aralık ekonomisi- yüksek güç-/-ağırlık oranı, geniş sütun-serbest bölmelerinin, katı kirişlere karşı alçalan hafif kirişlerle çerçevelenmesine olanak tanır.
Bölgesel yükleme- tasarımı sahadaki rüzgar, kar ve deprem bölgelerini takip eder; tek boyutlu bir-profil değil.
Stabilite ve destek- üst kirişler, yanal-burulma bükülmesini önlemek için aşıklar ve çatı destek düzlemi tarafından sınırlandırılmıştır.
Sapma kontrolü- orta-açıklık L/200 dahilinde (L/240 tavanların/kaplamanın altında); Uzun açıklıklar için kamber eklendi.
Saha ekleme tasarımıYüksek-mukavemetli cıvatalarla birleştirilmiş - prefabrik modül; NDT gizli kaynakları temizler.
Detaylandırma- Tekla 3D modeli, imalat ve montaj çizimlerini yayınlar.
Geçerli tasarım standartları:AISC 360 · EN 1993-1-1 / EN 1993-1-3 · GB 50017 (hedef pazara göre seçilir).
Genel Özellikler
| Öğe | Aralık / Ayrıntı |
|---|---|
| Malzeme | Q235B–Q460 (GB) / S235JR–S460ML (EN); istek üzerine-yüksek gerilim |
| Verim / çekme | Derece başına ≈235–460 MPa verim; yayınlanan çizim başına |
| Yapılandırma | Üçgen · Pratt · Uzay kafesi · özel/hibrit |
| Açıklığı temizle | 60 m'nin ötesinde standart sütun-ücretsiz |
| Üye boyutları | Analize göre boyutlandırılmış özel tüp / açı / H |
| Bağlantı | Alışveriş-kaynaklı bağlantılar, yüksek-mukavemetli cıvatalı alan bağlantıları |
| Yüzey | HDG, püskürtme + Sa2,5 epoksi/boya, toz veya çıplak iç kısım |
| Paketleme / taşıma | 20'/40' konteynerler için numaralandırılmış düz-paket modülleri |
Temel Avantajlar
60 milyonun üzerinde net-aralık kapasitesi-, sıradan çatı çerçevesinin ara sütunlarda fiyatlandırılmasının-gerektiği durumlarda, sütunu-serbest olarak 60 m'yi aşacak şekilde tasarlanmıştır.
Aşırı genişlikler için uzay-kafes seçeneği- 3B ızgara, yükü çeşitli destek noktalarına dağıtır ve en geniş sütunlu-boş koridorların kilidini açar.
Metrekare başına daha az çelik- üç-açılı bölümler eksenel olarak yüklenerek, eşit açıklığa sahip katı kirişlere kıyasla malzeme ağırlığını ve çelik maliyetini azaltır.
Fabrikada-prefabrik modüller- numaralı, konteyner-dostu segmentler-hızlı bir şekilde sahaya sürülür ve-sahadaki vinç süresi kısalır.
Bölgeye{0}özel mühendislik- her proje genel bir katalog profiline göre değil, rüzgar, kar ve deprem bölgenize göre detaylandırılmıştır.
Büyük-Açıklıklı Çelik Kafes Uygulamaları
Depo ve dağıtım merkezleri- 40 m'den fazla açık bölmenin üzerinde ana çatı çerçevesi, aşıklar, çatı panelleri ve asma aydınlatma ve konveyör köprüleri.
Endüstriyel tesislerAçık bir atölye katının proses hatlarına ve sütunsuz vinç koridorlarına sığması gereken - uzun-açıklıklı çatı/zemin çerçevesi.
Spor stadyumları ve arenalarıOturma yerleri ve eğim üzerinde - geniş kanopi ve çatı ızgaraları, müdahaleci destekleri en aza indirmek için uzay kirişleri kullanıldı.
Atriumlar ve halka açık salonlarTemiz, uzun bir çatı hattının mimarinin anahtarı olduğu - camlı veya sütunlu-boş alanlar.
Kurulum ve Montaj Kılavuzu
1.Temel kontrolü- sütun taban plakalarını ve bağlantı ayarlarını kafes kiriş reaksiyonlarına doğrulayın.
2.Modül teslimatıBir site vinciyle segmentleri sırayla - boşaltın-numaralandırılmış düz-paketleyin.
3.Zemin ön-montajıAlanın izin verdiği yerlerde kolay kaldırmak için bitişik parçaları yere - cıvatalayın.
4. Kaldırma ve destek- sırayla kaldırın, bölme kare olana kadar geçici destekle tutun.
5. Kalıcı birleştirmeYüksek mukavemetli cıvataları - sıkın-, ardından aşıkları ve çatı destek düzlemini tamamlayın.
Üretim ve Kalite Sistemi
Üretim Akışı
Malzeme alımı- gelen çelik, kalite ve verim açısından fabrika sertifikalarıyla karşılaştırılarak kontrol edildi.
Kesme ve delik açma- plaka, düzene göre kesilmiş ve CNC tarafından delinmiş/delilmiştir.
Montaj ve kaynak- üye bir araya gelerek-kaynak yaptı.
Doğrultma- kaynaklı distorsiyon, deneme montajından önce düzeltildi.
Kurulum-öncesi kontrolü ve patlatma- kuru-birleştirilir, ardından kumlanır ve kaplanır.
Son paketleme- numaralı modüller sevkıyat için bağlandı ve belgelendi.
Kalite Kontrol
Malzeme doğrulama- değirmen sertifikası, satın alınan kaliteye göre çapraz-kontrol edildi.
Kaynak bütünlüğü- WPS-PQR kontrollü; kritik kaynaklarda ultrasonik test (UT/MT).
Boyutsal kontrol- deneme montajı ve uç-yüzey frezeleme tutma geometrisi ve veri toleransı.
Kaplama kontrolleriKumlanmış veya galvanizli yüzeylerde - film kalınlığı doğrulanmıştır.
Özelleştirme Hizmetimiz
Neleri özelleştirebiliriz
Geometri- açık açıklık, kemer/çatı eğimi, yükselme ve uç-taşıma seviyesi ayak izinize göre ayarlanmıştır.
YapılandırmaYük dağıtımı için seçilen - üçgen, Pratt, uzay veya hibrit web modeli.
Malzeme ve kaplama- yüksek-gerilme kaliteleri, HDG veya çevre sınıfına uygun boya sistemi.
Modül segmentasyonu- uzun kafes kirişler, kaldırmaya-kolay, konteynır-kolay numaralı bölümlere ayrılmıştır.
Özelleştirme süreci
Gereksinim incelemesi- aralık, yükler, site iklim sınıfı ve hedef standardı.
Tasarım ve detaylandırma- İmzalama için imalat ve montaj çizimlerini içeren Tekla 3D modeli-.
Alıntı yapmak- çelik, kaplama, segmentasyon ve nakliye konusunda şeffaf fiyat teklifi.
Üretme- QC sürümüyle CNC kesme, kaynaklama, NDT, püskürtme ve kaplama.
Teslimat desteğiMontaj çizimleri ve kaldırma kılavuzu içeren - düz-paketlenmiş numaralı modüller.
Paketleme ve Taşıma
| Öğe | Detay |
|---|---|
| Ambalaj | Numaralandırılmış düz{0}paket modüller; koruyucu dolgulu çelik çemberleme. |
| Taşıma | 20'/40' uluslararası konteynerler için tasarlanmış yükleme; forklift-dostu paketler. |
| Kurşun zamanı | Tipik 30-45 iş günü. |
| İşaretleme | Saha sıralaması için paket başına modül ve ısı numaraları. |
| Gönderilen dokümanlar | Paketleme listesi, ticari fatura, fabrika sertifikaları, NDT/kaplama raporları, montaj çizimleri. |
SSS:
Mevcut maksimum temizleme aralığı nedir?
Standart kafes kirişler 60 m'nin ötesinde sütunsuz olarak tasarlanmıştır-; daha büyük açıklıklar bölgesel yükleme incelendikten sonra boyutlandırılır.
Hangi kafes geometrisi çatıma uygundur?
Üçgen basit eğimli çatılara uygundur, Pratt orta açıklıklara/düz döşemelere uygundur ve uzay kafes kirişler en geniş sütun-serbest alanlarını sağlar.
Bölgesel rüzgar ve kar yüklerine göre tasarım yapabilir misiniz?
Evet - her bir kafes kiriş AISC 360 / EN 1993-1-1 / GB 50017'ye göre tasarlanmıştır ve sahadaki rüzgar, kar ve sismik yüklere göre detaylandırılmıştır.
Nasıl taşınır ve monte edilir?
Kafes kirişler konteyner-kolay numaralı modüller ve sahada-montaj çizimlerine hızla cıvatalanarak gönderilir.
Tasarım mı sağlıyorsunuz, yoksa çizime göre mi inşa ediyorsunuz?
Tekla 3D'den -tek-tek adımla tasarım-ve-oluşturun ya da yalnızca sizin verdiğiniz çizimlerinize göre üretim yapın.
