Doğru Isı Eşanjörünü Seçerken Dikkat Edilmesi Gereken Faktörler

Isı eşanjörleriİki veya daha fazla akışkan arasında ısı iletimini kolaylaştırarak çok sayıda endüstriyel proseste önemli bir rol oynarlar. Bu temel ekipmanlar, ister enerji santrallerinde yanma gazlarının soğutulması, ister rafinerilerde besleme suyunun ısıtılması veya kimya tesislerinde maddelerin buharlaştırılması için kullanılsın, çok sayıda endüstride verimliliği artırır.

Hindistan'ın önde gelen ısı eşanjörü üreticisi olan GNEE, kırk yılı aşkın bir süredir önemli endüstrilere-yüksek kaliteli çözümler sunmaktadır. Müşterilerimizin ihtiyaçlarını karşılamak için, şirket içi test ve kalite kontrol laboratuvarlarının bulunduğu büyük, gelişmiş bir üretim tesisinde, dünya çapındaki standartlara uygun özelleştirilmiş ısı eşanjörleri üretiyoruz.

Isı eşanjörleri, akışkanların ısıyı temas etmeden iletmesine olanak tanır. Daha sıcak bir maddeden veya süreçten daha soğuk olana veya bunun tersi yönde termal enerji transferine izin verir. Isı eşanjörleri, çeşitli uygulamalar için sıcaklığı modüle ederek çeşitli endüstriyel işlemlerde hayati bir rol oynar.

Enerji, petrokimya, petrol ve gaz, yiyecek ve içecek ve diğer endüstriler ısı eşanjörlerini kullanır. Ayrıca ısı eşanjörleri enerji tesislerinde buhar üretimi, baca gazı soğutması ve besleme suyu ısıtması için de kullanılmaktadır. Ayrıca, ham petrolün ön ısıtılması ve fırın egzoz gazlarının yumuşatılması için petrol rafinerisi gibi endüstrilerde ısı eşanjörleri kullanılmaktadır. Diğer yaygın uygulamalar arasında buhar üretimi, kaynatma, yoğuşma, ısı geri kazanımı ve çeşitli termal işlemlerde gazların azaltılması yer alır.

Endüstriyel bir uygulama için uygun ısı eşanjörünün seçilmesi, ekipmanın kullanım ömrü boyunca güvenliği, verimliliği ve güvenilirliği sağlamak için temel tasarım faktörlerinin değerlendirilmesini gerektirir. Bu faktörleri ayrıntılı olarak inceleyelim:

Sıcaklık Aralığı

Prosesin çalışma sıcaklığı aralığı, endüstriyel ısı eşanjörlerinin seçiminde en önemli kriterlerden biridir.Endüstriyel ısı değiştirici üreticileriGNEE gibi, farklı sıcaklık sınıflarındaki malzeme derecelendirmelerini düzenleyen ASME protokollerine uyar. GNEE'nin ısı eşanjörleri uygulamaya bağlı olarak çeşitli sıcaklıklarda verimli bir şekilde çalışır.

Basınç Değeri

Isı eşanjörünün basınç-kontrol kapasitesi, uygulamanın en yüksek çalışma basıncına uygun olmalıdır. GNEE'nin ürünleri ASME, ISO vb. gibi uluslararası basınçlı kap kodlarına uygun olarak güvenliklerini sağlar. Tipe ve boyuta bağlı olarak GNEE'nin çoğu kabuk ve boru eşanjörü 30 bar'a kadar basınca dayanabilir.

İnşaat Malzemeleri

İmalat için malzeme seçimini farklı faktörler değiştirir ve genellikle aşağıdakiler gibi ana hedeften farklılık gösterir:

• Korozyon direnci
• İletkenlik
• Stres ve çatlama direnci
• Manipülasyon ve üretim kolaylığı
• Erime noktası
• Maliyet

Kullanılan akışkanların özelliklerine bağlı olarak korozyon direnci çok önemlidir. Önde gelen bir endüstriyel ısı eşanjörü üreticisi olarak GNEE, karbon çeliği, paslanmaz çelik, Hastelloy, Monel, titanyum, tantal vb. dahil korozyona- dayanıklı çeşitli malzemeler sunar. Bu malzemeler tuzluluk, kimyasallar, asitler, kostikler, aşırı sıcaklıklar ve kriyojenik koşullar içeren uygulamalar için uygundur.

Isıl Verimlilik

Bir ısı eşanjörünün gerekli boyutları ve maliyeti büyük ölçüde ısı transfer hızı ve etkinliği ile belirlenir. Çok geçişli konfigürasyonları veya faz değiştirme görevlerini içeren karmaşık uygulamalarda bile, bazı gelişmiş kompakt tasarımlar tipik olarak %90'ın üzerinde termal verimliliğe ulaşır. Bazı modeller termal verimliliği garanti etmek için ASME 'K' olarak belirlenmiştir.

Ayak izi

Mevcut kurulum alanı, ısı eşanjörünün türünü belirler; kabuk-ve-boru, kompakt veya genişletilmiş yüzey. GNEE'deki mühendisler, ısı transferi veya basınç sınırlama özelliklerinden ödün vermeden tasarımları mümkün olan en küçük ayak izi için optimize eder. Üstelik dar alanlara uyum sağlayabilecek çok-geçişli, modüler tasarımlar sunuyorlar.

Temizlik Kolaylığı

Zamanla korozyon ve kireç, ısı transfer verimliliğini azaltarak periyodik temizlik gerektirir. Isı transferi verimliliğini yeniden sağlamak amacıyla doğrudan yerinde mekanik veya CIP temizliği için boşaltılabilir alt başlıklara ve çıkarılabilir boru demetlerine sahip çok sayıda ekipman tasarlayan bir ısı eşanjörü üreticisi aramak çok önemlidir.

Kirlenme ve Bakım

Kirlenme, güvenilir bir ısı eşanjörü tedarikçisinden ekipman seçerken hatırlanması gereken önemli bir husustur. Operasyonlar sırasında, akışkan madde ve ortam koşulları, ısıtma ve soğutma işlemi sırasında ısı transfer yüzeyinde istenmeyen malzeme birikintilerinin oluşması anlamına gelen kirlenmeye neden olabilir. Dört türe ayrılır: kabuklanma, ölçeklenme, tortu ve biyolojik büyüme. Akışkan hızı, sıcaklık, kimya ve üretim malzemeleri kirlenmede önemli rol oynayan dört temel faktördür.

Kirlenme, temizlik ve bakımın artmasına neden olacaktır. Bu nedenle, ısı eşanjörünüzü tasarlarken, tüm gereksinimleri, süreci ve diğer şeyleri ayrıntılı olarak açıkladığınızdan emin olun; böylece ısı eşanjörü üreticisi, imalat malzemesini buna göre tasarlayabilir ve seçebilir.

Endüstriyel uygulamalar için birden fazla tipte ısı değiştirici mevcuttur. Hindistan'daki ısı eşanjörü üreticileri tarafından sağlanan bazı farklı ekipman türleri şunlardır:

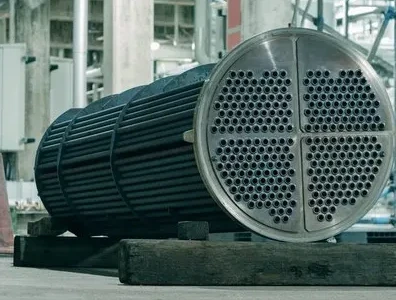

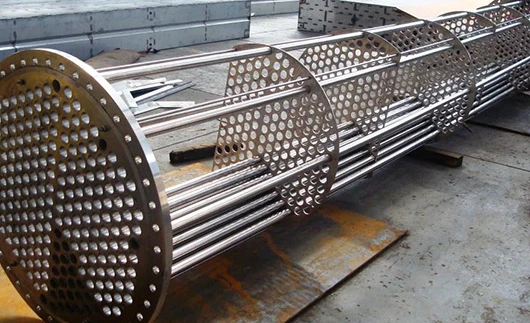

Kabuk ve Borulu Eşanjör

Uyarlanabilir tasarımı nedeniyle bu, çeşitli proses endüstrilerinde en yaygın kullanılan ısı eşanjörü türlerinden biridir. Demet halinde boru içeren birkaç boru geçişine sahip silindirik bir kabuktan oluşur. Sıvılar içlerinden akarken ısı, kabuk ve geçitler arasında iletilir. En büyük ısı eşanjörü tedarikçilerinden biri olan GNEE, 5 kW ile 100 MW arasında değişen çeşitli termal görevleri karşılamak için çeşitli konfigürasyonlarda büyük kabuk ve tüp üniteleri üretmektedir.

Oluklu Kabuk ve Borulu Eşanjör

Oluklu ısı eşanjörü, kabuk ve borulu ısı eşanjörlerinin-uygun maliyetli bir çeşididir. Oluklu borulu bir ısı eşanjörü, soğuk şekillendirme yoluyla düz bir borudan elde edilen spiral yivli bir boru olan oluklu bir borudan oluşur. Isı transferini ve performansı optimize etmek için sarmal başlangıç ​​sayısı açıyla birlikte özelleştirilebilir. Oluklu borulu ısı değiştiricilerin, ısı değiştirici tedarikçileri tarafından oldukça talep gören en büyük avantajlarından biri, iç borudan akarken akışkan türbülansının artmasıdır. Bu ısı değiştiricilerdeki türbülanslı akış, düşük Reynolds sayısında bile gerçekleşebilir.

Çift Boru

Çift-borulu veya çift-borulu endüstriyel ısı eşanjörü, genişleyebildikleri ve sağlam yapıya sahip olabildikleri için, operasyonları yüksek-basınç ve yüksek-sıcaklık uygulamaları etrafında dönen endüstriler için mükemmeldir. Ters akış yönünün gerekli olduğu ters akışta yaygın olarak kullanılır. Hem akan sıvıların hem de bitişik borunun halka şekli oluşturmasını önleyen merkezi bir iletken bariyer sağlayan bir boru içerir. Kabuk borulu ısı değiştiricilerin gerekli ısı transferini sağlayamadığı ve sıcaklığı arttırmak için seri veya paralel olarak kullanıldığı durumlarda kullanılır.

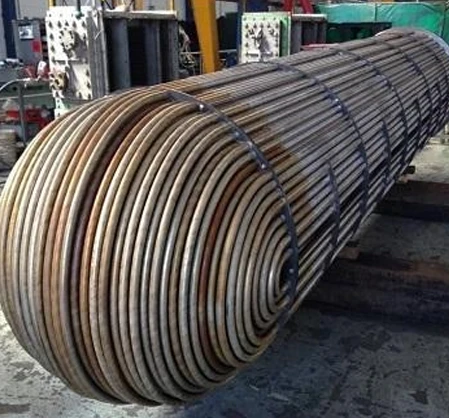

U-Tüp

AU-borulu ısı eşanjörü, petrol ve kimya makinelerinde kullanılan bir tür kabuk ve borulu ısı eşanjörüdür. U-borulu ısı eşanjörünün ana temel bileşenleri boru kutusu, mahfaza ve boru demetidir. U-borular sınırsız genişleme sağlar, tüp demeti temizlik için çıkarılabilir ve küçük demetlerin-boruya-geçmesi de mümkündür. U-şekli ısı stresini hesaba katar ve düz borulu ısı değiştiriciden biraz daha az hacim kaplar. Üstelik işlem sırasında yalnızca düşük{10}}basınç kaybı sağlar.

Kanatlı Boru – Helisel ve Boyuna

Kanatlı borulu ısı eşanjörleri, borunun içindeki akışkan ile borunun dışındaki akışkan arasındaki ısıyı değiştirmek için akışkanla temas alanını arttırmak üzere dış tarafa kanatçıkların eklendiği bir dizi boru olan kanatlı boruyu içerir.

Kanatlı tüpler iki tiptedir:

• Helisel –Helisel kanatlı tüpler, bir masanın etrafına spiral olarak sarılmış ve sarmal bir şekil oluşturan kanatçıklara sahiptir. Spiral desen, yüzey alanını artırmanın yanı sıra, ısı transferini artırmak için türbülans yaratır ve zorlu koşullarda çalışacak şekilde tasarlanmıştır.
• Boyuna –Uzunlamasına kanatlı bir tüp, tüpün dış tarafı boyunca uzanan uzunlamasına kanatlara veya çıkıntılara sahiptir. Bu kanatçıklar tüpün yüzey alanını artırarak akışkanlar arasındaki genel ısı transferini artırır.

Yüzer Başlık Paketi

Yüzer kafalı ısı değiştirici, borulu ısı değiştiricinin bir boru levha kombinasyonunun bağımsız olduğu ve kabuk içinde serbestçe hareket edebildiği bir çeşididir. Termal strese ve yorgunluğa karşı direnç sunarlar. Boru ve kabuk arasındaki sıcaklığın yüksek olduğu ve genleşme sorunlarına neden olan uygulamalarda kullanıldığından, ısı değiştirici üreticileri tarafından sağlanan en iyi ısı değiştiricilerden biridir. Ancak bunun oldukça yüksek bir maliyeti var.

Saç Tokası Tipi

Firkete ısı eşanjörleri, az sayıda kesite ve daha az yüzey alanına sahip olduğundan çapraz sıcaklık gerektiren uygulamalar (sıcak akışkan çıkış sıcaklığı, soğuk akışkan sıcaklığından düşüktür) için en verimli tasarımlardan birine sahiptir. Kabuk- ve boru- tarafı sıvıları arasındaki sıcaklık farklarını en üst düzeye çıkararak gerçek karşı-akım akışını kullanırlar.

Optimum endüstriyel ısı değiştiriciyi seçmek için çalışma sıcaklıkları ve basınçları, inşaat malzemeleri, verimlilik gereksinimleri ve alan kısıtlamaları gibi temel faktörleri anlamak gereklidir. Hindistan'ın önde gelen ısı değiştirici üreticilerinden biri olan GNEE l, uluslararası protokoller ve standartlara göre özelleştirilmiş endüstriyel ısı değiştirici çözümleri tasarlar ve üretir.

ASME 'U' sertifikalı bir şirket olarak GNEE, proses ihtiyaçlarınız için en uygun ısı eşanjörünü seçmenize yardımcı olmak üzere uzman danışmanlığı sağlar. Bir ısı eşanjörü çözümüne yönelik projenizin özel taleplerini ve gereksinimlerini görüşmek için hemen ekibimizle iletişime geçin.
