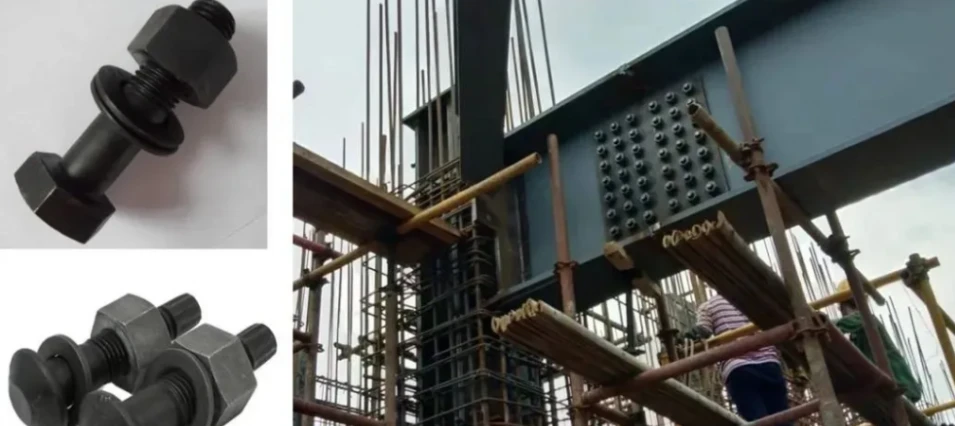

Yüksek-dayanımlı cıvatalarçelik yapı mühendisliğinde temel yük taşıyan bağlantı elemanlarıdır- ve bunların montaj kalitesi tüm binanın güvenliğini ve dayanıklılığını doğrudan belirler. Konut ve Kentsel-Kırsal Kalkınma Bakanlığı'nın mühendislik kalitesi bildirim verilerine göre, çelik yapı projelerindeki yapısal güvenlik tehlikelerinin %30'undan fazlası-uyumlu olmayan yüksek-mukavemetli cıvata kurulumundan kaynaklanmaktadır.
Bu kapsamlı teknik kılavuz, güncellenmiş GB 50205-2020 koduyla sıkı sıkıya uyumlu, stratejik seçim, ön-üretim, yerinde-uygulama ve QA/QC kabulünü- kapsayan titiz, uçtan uca-bir çerçeve-sunmaktadır. Çelik yapı bütünlüğü için endüstri standardı olarak, uluslararası mühendisler ve müteahhitler için Çin'in en son ulusal kalite standartlarına tavizsiz uyum sağlama konusunda kesin bir referans olarak hizmet vermektedir.

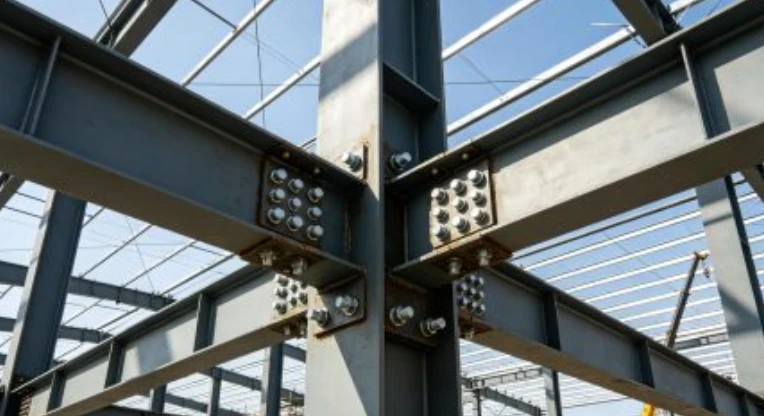

Çelik Yapılarda Neden{0}Yüksek Mukavemetli Cıvatalar Kullanılır?
Ultra-yüksek yük-taşıma kapasitesi:muazzam çekme ve kesme kuvvetlerine dayanabilecek-yüksek mukavemetli çelikten üretilmiştir.
Sürtünme-tipi kuvvet aktarımı:bileşenler ön gerilimle birbirine kenetlenir ve aşınma yüzeylerindeki statik sürtünme yoluyla kesme direnci elde edilir, böylece cıvata sapının doğrudan kesme ve yatak deformasyonuna maruz kalması önlenir.
Sismik ve dinamik yük direnci:Rüzgar veya sismik etki gibi tekrarlanan değişken yükler altında cıvatalar gevşemeye eğilimli değildir ve iyi bir enerji dağıtımı ve yorulma direnci sergiler.
Verimli kurulum:kurulum hızlıdır,-sahada karmaşık kaynak işlemleri gerektirmez ve inşaat programını kısaltabilir.
Değiştirme kolaylığı:hasar meydana gelirse veya yenileme gerekirse, sökme ve değiştirme son derece uygundur ve uzun-dönemli bakımı kolaylaştırır.
Yüksek-Dayanımlı Cıvataların Sınıflandırılması ve Seçim Standartları
Çelik yapı mühendisliğinde yaygın olarak kullanılan yüksek-mukavemetli cıvatalar iki ana türe ayrılır. Yanlış seçim doğrudan bağlantının başarısız olmasına neden olabilir, bu nedenle bunların kesin olarak ayırt edilmesi gerekir:
Sürtünme-tipi-yüksek mukavemetli cıvatalar
Yükleri aktarmak için bağlı plakaların temas yüzeylerindeki sürtünmeye dayanan endüstriyel tesisler ve kamu binaları için varsayılan tip. Teklif ediyorlardüşük deformasyon ve iyi yorulma direnci, onları yaparakTüm dinamik yüklü ve sismik yapısal bağlantılar için uygundur.Performans notları Grade 8.8 ve Grade 10.9 olarak sınıflandırılır.
Rulman-tipi-yüksek mukavemetli cıvatalar
Bunlar temas yüzeyinde kaymaya izin verir ve yükleri cıvata sapı yatağı ve kesme direnci yoluyla aktarır. Onlardaha yüksek yük kapasitesi sunar ancak daha fazla deformasyon sunarveyalnızca-dinamik olarak yüklenmeyen,-sismik olmayan ikincil yapı bağlantıları için uygundur.Birincil yapısal yük{0}}taşıyan bağlantılar için kesinlikle yasaktırlar.
Seçim temel özellikleri:
Cıvata çapı
Ana yapı bağlantıları için M20, M22 ve M24 tercih edilir. M16 ve daha küçük çapların birincil yük-taşıyıcı bağlantı bağlantılarında kullanılması kesinlikle yasaktır.
Uzunluk seçimi
Sıktıktan sonra cıvata, somunun 2-3 diş ötesine çıkıntı yapmalıdır. Yetersiz uzunluk sıkma kuvvetini sağlayamaz, aşırı uzunluk ise malzeme maliyetlerini artırır.
Eşleşen gereksinimler
Cıvatalar, somunlar ve pullar aynı üreticiden uyumlu bir set olarak temin edilmelidir. Farklı üreticilere veya farklı üretim partilerine ait ürünlerin karışık kullanımı kesinlikle yasaktır.
Korozyona karşı koruma gereksinimleri
Dış mekan ve nemli ortamlar için sıcak-daldırma galvanizli, yüksek-mukavemetli cıvatalar tercih edilir. Standart iç ortamlar için siyah-kaplamalı cıvatalar kullanılabilir.
Not:Sınıf 10.9 cıvatalar, sıcak-daldırma galvanizleme sırasında-hidrojen giderme işleminden geçirilmelidir.hidrojen gevrekleşmesini önlemek. İhracat projeleri için Dacromet kaplama genellikle daha güvenli bir alternatiftir.
Yüksek-Dayanıklı Cıvata Kurulumundan Önce Üç Temel Hazırlık Görevi
Malzeme kabul muayenesi ve kontrolü
Sahaya teslim edilen her bir yüksek-mukavemetli cıvata partisi,tam kalite sertifikasyon belgeleri eşliğinde. Tanık örneklemesi ve yeniden-test yapılması gerçekleştirilecektirTork katsayısı (ağır altıgen başlı tip) veya ön gerilime ilişkin yasa gereksinimlerine uygun olarak (bükme-kapalı tip).
Cıvatalar yalnızca yeniden-testi geçtikten sonra kullanılabilir. Cıvatalar kuru ve havalandırılmış bir depoda saklanmalıdır. Orijinal ambalajı açıldıktan sonra civataların aynı gün içerisinde tüketilmesi gerekmektedir.Açık-havada depolama kesinlikle yasaktır.Paslanmış, yağ veya gresle kirlenmiş veya dişleri hasarlı cıvatalar kullanılmamalıdır.
Faying Yüzey-Kayma Önleyici İşlem
Bağlantı temas yüzeyinin kayma katsayısı, yüksek-mukavemetli cıvatalı bağlantılar için temel bir performans göstergesidir.Q355çelik minimum kayma katsayısı gerektirir0.45, sırasındaQ235çelik minimum gerektirir0.40. Kumlama temizleme ve kumlama, kurallara-uyumlu arıtma yöntemleridir; Pasın giderilmesi için manuel tel fırçalama kesinlikle yasaktır.
Kurulumdan önce,aşınan yüzeyler boya, yağ ve gevşek paslardan iyice temizlenmelidirkuru ve temiz olduklarından emin olmak için. Aşınma yüzeylerine herhangi bir kaplama uygulanması kesinlikle yasaktır. Tam-ölçekli kurulum başlamadan önce bir kayma katsayısı testi gerçekleştirilmelidir; kurulum ancak test sonuçları kabul edilebilir görüldükten sonra büyük ölçekte devam edebilir.

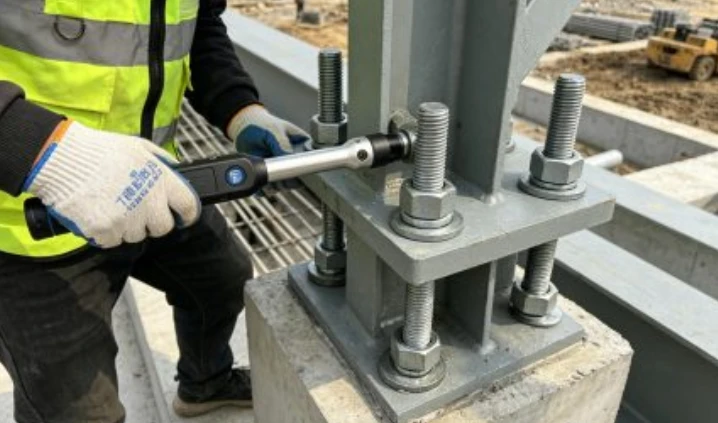

İnşaat Aleti Kalibrasyonu
Yerinde-kalibrasyon inşaattan önce gerçekleştirilecek vetork sapması ±%5 dahilinde kontrol edilmelidir. Tork doğrulaması yapılacaktırher vardiyadan önce ve sonra. Kalibre edilmemiş veya tarihi geçmiş-kontrol-anahtarlarının kullanılması kesinlikle yasaktır.
Döner-açık-tipi cıvatalar için özel elektrikli kesme anahtarı da, kama ucunun düzgün bir şekilde kesilebildiğinden emin olmak için düzenli olarak incelenecektir.Özel kesme anahtarı yerine standart bir anahtarın kullanılması kesinlikle yasaktır.
Yüksek-Dayanımlı Cıvatanın Temel Yapım Prosedürleri ve Kod Gereksinimleri
1.Cıvata Deliği Hizalaması ve Kurulum Özellikleri
Cıvatayerleştirme yönü aynı olacaktırSonraki kalite denetimini kolaylaştırmak için tüm proje boyunca.Cıvataların çekiçle deliklere çakılması kesinlikle yasaktırDiş hasarını ve bağlantı plakasının deformasyonunu önlemek için. Deliğin yanlış hizalanmasının meydana geldiği durumlarda rayba ile raybalama zorunludur;deliklerin gazla kesilmesi veya ark yakılması kesinlikle yasaktır.
Raybalamadan sonra,delik çapı, nominal cıvata çapı artı 3,0 mm'yi aşmayacaktır. Herhangi bir tek bağlantıdaki raybalanmış deliklerin sayısı %25'i geçmeyecektiro bağlantıdaki toplam cıvata sayısı. Raybalanan delik duvarı pürüzsüz ve çapaksız olarak taşlanmalıdır ve cıvata yerleştirilmeden önce tüm metal talaşlar iyice temizlenmelidir.
2.Sıkma Sırası Gereksinimleri
ilkesi"eklemin merkezinden dışarıya doğru simetrik sıkma" kesinlikle uyulmalıdır. Bağlantı plakasının ortasından çıkıntı yapmasını ve temas yüzeylerinde eksik teması önlemek için kenarlardan merkeze doğru sıkma kesinlikle yasaktır.
Tek bir bağlantıdaki tüm cıvataların tamamlanması gerekirüç aşamalı sıkılaştırma,-yeniden sıkma, yeniden-sıkma ve 24 saat içinde son sıkma. Aşamalar arasında uzun süreli aralıklar kesinlikle yasaktır.
3.Tork Kontrol Standartları
İlk sıkma
Nihai sıkma torkunun %50'si.Amaç bağlantı plakalarını tam temasa getirmek ve boşlukları ortadan kaldırmaktır.
Yeniden-sıkma torku
Rahat-sıkma torkuna eşittir.Bu adım, iyice sıkıldıktan sonra herhangi bir cıvatanın gevşeyip gevşemediğini- kontrol eder ve tüm cıvatalar arasında eşit ön yük dağılımı sağlar.
Son sıkma torku
Tc=K x Pc x d kod formülüne göre hesaplanır.
Son sıkma işleminin tamamlanmasının ardından ağır altıgen cıvatalar, son sıkma durumunu gösterecek şekilde boyayla işaretlenecektir. Bükümlü-kapalı-tipi cıvatalar için, spline ucunun tamamen kesilmesi gerekir.
Not:
K→ tork katsayısı
Pc → cıvatanın tasarım öngerme kuvveti
d→nominal cıvata çapı
4.İnşaat Çevre Kontrolü
İnşaatkesinlikle yasaktıryağmur sırasında veya aşınan yüzeyler nemli olduğunda.
YapıdurdurulacakOrtam sıcaklığı -10 derecenin altına düştüğünde.
İnşaat sırasında cıvatalara boya uygulanmasıkesinlikle yasaktırve cıvatalaryağ veya tozla kirlenmemelidir.
Yüksek-rüzgar koşullarında cıvataların geçici olarak sabitlenmesiuygulanmalıdüşmeyi önlemek için.
Yüksek-Dayanıklı Cıvata Kurulumuna İlişkin 5 Yaygın Kalite Sorunu ve Çözümleri
1.Tork Katsayısı Uygunsuzluğu
Sorun açıklaması:Aynı üretim partisinden cıvataların tork katsayısı dağılımı aşırı derecede yüksektir, bu da tutarlı sıkma kuvvetinin sağlanmasını imkansız hale getirir.
Nedenleri:cıvata korozyonu, yağ kirliliği, 6 ayı aşan depolama veya farklı üreticilerin ürünlerinin karıştırılması.
Çözüm:Yeniden testte başarısız olan tüm cıvatalar-reddedilecek ve sahadan kaldırılacaktır. Cıvatalar orijinal, kapalı ambalajında saklanmalı ve açıldıktan sonra 24 saat içerisinde tüketilmelidir. Farklı üretim partilerine veya farklı üreticilere ait cıvata, somun ve rondelaların karıştırılması kesinlikle yasaktır.
2. Standart Altı Faying Yüzey Kayma Direnci
Sorun açıklaması:kayma katsayısı test değeri tasarım gereksiniminin altına düşer.
Nedenleri:Yetersiz pas giderme kalitesi, aşınan yüzeyde boya veya yağ bulunması veya bağlantı plakasının deformasyonu.
Çözüm:Sa 2,5 pas giderme standardına ulaşmak için etkilenen tüm yüzeyler-yeniden kumlanacaktır. Yağ ve gevşek pas, aseton kullanılarak iyice temizlenecektir. Deforme olmuş bağlantı plakaları düzeltilmeli veya değiştirilmelidir. Yeni bir kayma katsayısı testi yapılmalıdır ve inşaat ancak test sonuçları kabul edilebilir görüldükten sonra devam edebilir.
3. Cıvataların Eksik-Sıkılması, Aşırı-Sıkılması ve Eksik Sıkılması
Sorun açıklaması:son sıkma torku belirtilen gereksinimleri karşılamıyor ve bazı cıvatalar son sıkma işlemine tabi tutulmamış.
Nedenleri:kalibre edilmemiş tork anahtarı,-standart dışı işçi çalışması veya son sıkma işaretlerinin bulunmaması.
Çözüm:Her vardiyadan önce tork anahtarını kalibre edin. Tork muayenesi, son sıkma işleminden 1 saat ve 24 saat sonra iki kez - gerçekleştirilecektir. Az-sıkılmış cıvatalar, belirtilen torka-yeniden sıkılacaktır; aşırı-sıkılmış cıvatalar yeni cıvatalarla değiştirilecektir. Kaçırılan sıkmayı ortadan kaldırmak için her cıvata son sıkmadan hemen sonra boya ile işaretlenecektir.
4. Bağlantı Plakasının Eksik Teması
Sorun açıklaması:Bağlantı plakaları arasında boşluklar mevcuttur ve kalınlık ölçer yerleştirilebilir.
Nedenleri:yanlış sıkma sırası, bağlantı plakasının deformasyonu veya aşınma yüzeyinde kir bulunması.
Çözüm:Simetrik sıkma sırasını merkezden dışarıya doğru kesinlikle takip edin. Deforme olmuş bağlantı plakaları mekanik olarak düzeltilecektir. Kurulumdan önce, aşınan yüzeylerdeki tüm kalıntıları iyice temizleyin. Boşluğun 0,5 mm'yi aştığı durumlarda boşluğu doldurmak için çelik ayar levhaları yerleştirilecektir.
5. Diş Hasarı ve Cıvata Kırığı
Sorun açıklaması:Cıvata dişleri hasar görmüş veya son sıkma sırasında cıvatalar kırılmış.
Nedenleri:cıvataları zorla, standart dışı cıvata malzemesiyle veya aşırı-sıkma yoluyla deliklere sokmak.
Çözüm:cıvataların çekiçlenmesi kesinlikle yasaktır; Deliğin yanlış hizalanmasının meydana geldiği yerde bir raybayla raybalayın. Kırılan tüm cıvatalar değiştirilecek ve cıvata malzemesi yeniden-test edilecektir. Nihai sıkma torku sıkı bir şekilde kontrol edilmeli ve aşırı-sıkma kesinlikle yasaktır.
Yüksek-Dayanıklı Cıvata Kurulumu için 6 Kalite Kabul Kriteri
Belge Kabulü
Cıvata malzemesi sertifika belgeleri, yeniden-test raporları, kayma katsayısı test raporları, tork anahtarı kalibrasyon kayıtları ve yapım kayıtlarının tümü eksiksiz ve düzenli olacaktır.
Görsel Kabul
Cıvata yerleştirme yönü, somunun ötesinde 2 ila 3 diş açıkta olacak şekilde tekdüze olacaktır. Kaçırılmış sıkma ve gevşetilmiş cıvata olmamalıdır. Son sıkma işaretleri net ve eksiksiz olacaktır.
Tork Kabulü
Ağır altıgen cıvatalar için, bağlantıların %10'undan (minimum 10 bağlantı noktası olmak üzere) rastgele numune alınarak muayene edilecektir. ±%10 dahilindeki bir tork sapması kabul edilebilir sayılır.
Twist-Kapalı-Tip Cıvata Kabulü
Spline-uç kesme-kapalı oranı %99 veya üstüne ulaşacaktır. Kamalı uçları kesilmemiş cıvatalar, ağır altıgen cıvata standardına uygun olarak bir tork muayenesine tabi tutulacaktır.
Faying Yüzey Kabulü
Bağlantı plakaları sıkı temas halinde olacaktır. 0,3 mm kalınlık mastarı ile kontrol edildiğinde yerleştirme derinliği 20 mm'yi aşmamalıdır.
Korozyona Karşı Koruma Kabulü
Son sıkma işleminin tamamlanmasının ardından cıvata başlarına, somunlara ve bağlantı plakası temas yüzeylerine-korozyon önleyici boya eşit şekilde uygulanacaktır. Kaplama kaybı ve sarkma olmayacaktır.
Yüksek-mukavemetli cıvata montajı, çelik yapı inşaatında temel bir kalite kontrol bağlantısıdır - en ufak bir ihmale yer yoktur. GNEE, tam-süreçli, yüksek-mukavemetli bir cıvata montajı kalite yönetim sistemi kurmuştur. Malzemenin teslim alınmasından,-sahada kuruluma ve nihai kabule kadar her aşama, ulusal standartlara kesinlikle uygundur. Süreç boyunca tam-zamanlı gözetim sağlamak, her bağlantı noktasında bağlantı kalitesini sağlamak ve binanın yapısal güvenliğini korumak için özel kalite müfettişleri görevlendirilir.
Çelik Yapı Yüksek Mukavemetli Cıvata Kurulumu için Uzman Desteğine mi ihtiyacınız var?{0}}
Doğru cıvata seçimi, kurulum prosedürleri, tork kontrolü ve kalite denetimi, çelik yapıların güvenliği ve-uzun vadeli performansı açısından kritik öneme sahiptir. Teknik tavsiyeye, mühendislik desteğine veya özelleştirilmiş bir çelik yapı çözümüne ihtiyacınız varsa deneyimli mühendislerimiz, projenize tasarımdan teslimata kadar yardımcı olmaya hazırdır.
Teknik danışmanlık istemek için hemen iletişime geçin
SSS:
Yüksek-mukavemetli cıvata nedir?
Yüksek mukavemetli cıvatalar, yüksek-mukavemetli karbon çeliğinden veya temperlenmiş alaşımlı çelikten yapılır. Yüksek-mukavemetli malzemeler, sıradan karbon çeliği cıvatalarla (örneğin, Sınıf 4.6) karşılaştırıldığında önemli ölçüde daha yüksek çekme ve kesme kapasitesi sunma eğilimindedir.
Yüksek-Dayanımlı Cıvatalara Kaynak Yapılabilir mi?
Hayır. Çoğu durumda, yüksek-mukavemetli cıvataların kaynaklanması kesinlikle yasaktır.
Sebep: Kaynak tarafından üretilen yüksek sıcaklık, ısıl işlem görmüş mikro yapıyı değiştirecek ve cıvatanın orijinal olarak ısıl işlem yoluyla elde edilen mekanik özelliklerini tehlikeye atacak ve bu da mukavemette azalmaya veya kırılgan kırılmaya yol açacaktır.
Yüksek-Dayanımlı Cıvatalar Yeniden Kullanılabilir mi?
Sürtünme-türü: genel olarak, öngerilmeli Yüksek-mukavemetli cıvatalar, ilk kurulumları belirtilen öngerilmeye ulaştıktan sonra yeniden kullanım için (AISC 360-16 ve EN 1993-1-8 uyarınca) yeniden kullanılmayacaktır.
Özel kod hükmü: özellikle gerilim-yüklü bağlantılardaki veya yüksek-gerilimli konumlardaki cıvatalar, yorulma arızasını önlemek için çıkarıldıktan sonra doğrudan yenileriyle değiştirilecektir.
