Kabuk ve borulu ısı değiştiricilerverimli ısı transferini kolaylaştıran sayısız endüstriyel prosesin iş gücüdür. Ancak diğer kritik ekipmanlar gibi bunlar da zamanla aşınma ve yıpranmaya karşı hassastır. Erozyon ve korozyondan titreşim ve yorulmaya kadar çeşitli faktörler borunun hasar görmesine, eşanjörün performansının düşmesine ve potansiyel olarak maliyetli arıza sürelerine yol açmasına neden olabilir. Neyse ki, hasarın ciddiyetine ve türüne bağlı olarak çözümler sunan bir dizi onarım yöntemi mevcuttur. Bu seçeneklerin anlaşılması, etkili bakım ve bu ünitelerin ömrünün maksimuma çıkarılması açısından çok önemlidir.
1. Kademe Onarımlar: Hızlı Düzeltmeler ve Hedefli Çözümler
Boru hasarıyla karşılaşıldığında, 1. Kademe onarımlar en az kesintiye yol açan ve çoğunlukla en-maliyetli çözümleri sunar. Bu yöntemler genellikle münferit sorunlar için veya eşanjörün çalışma ömrünü uzatmak için geçici önlemler olarak kullanılır.
En basit ve en yaygın Kademe 1 seçeneklerinden biri tüplerin takılmasıdır. Bu, hasarlı bir tüpün her iki ucundan kapatılmasını ve etkin bir şekilde hizmet dışı bırakılmasını içerir. Kolay ve ucuz olmasına rağmen, takma işlemi doğrudan ısı eşanjörünün genel kapasitesini azaltır. Kritik bir husus, belirli bir ünite için izin verilen maksimum tıkalı tüp sınırıdır; bu eşiğin aşılması, yeniden tüp takılması veya değiştirilmesi gibi daha önemli bir onarım gerektirir. Bu nedenle aşınmanın miktarına ve türüne göre tıkaçlama daha az tercih edilebilir.
Bir başka etkili Kademe 1 onarımı, manşon veya halkaları içerir. Bu yöntemler lokal aşınma, aşırı incelme veya tüp içindeki çukurlaşmalar için idealdir. Manşonlar, hasarlı tüpün tüm uzunluğunu kaplayacak şekilde tasarlanırken yüksükler genellikle tüpün uçlarına veya belirli bir bölüme hitap eder. Her ikisi de ince-duvarlı eklentilerdir ve tüpün orijinal iç çapına (ID) yakın boyuttadır. Manşon veya halka, hasarlı borunun içine sokulur ve ardından her iki uçtan genişletilir. Bu genişleme sıkı bir sızdırmazlık oluşturarak herhangi bir ortamın onarımı atlamasını ve ek parça ile orijinal tüp duvarı arasında akmasını önler. Kapasite kaybını önlemede son derece etkili olsa da, manşon ve yüksüklerin genellikle geçici çözümler olarak kabul edildiğini ve genellikle yeniden tüp oluşana kadar çalışmayı sürdürmek için kullanıldığını bilmek önemlidir.

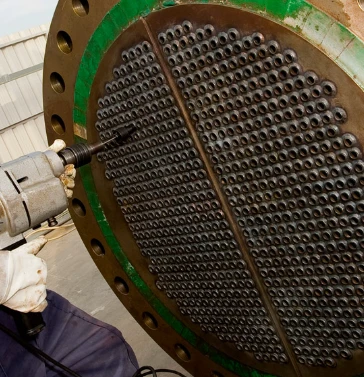

Son olarak, yeniden-haddeleme aynı zamanda borunun-boru tabakasına-bağlantısındaki arızaları gidermek için etkili bir onarım yöntemidir. Zamanla bu bağlantılar çeşitli stresler nedeniyle sızdırmaz hale gelebilir. Yeniden-haddeleme, sızdıran bağlantı noktalarının elle-yuvarlanmasını, yeni ve daha sıkı bir sızdırmazlık oluşturmak için boruyu boru levha deliği içinde etkili bir şekilde genişletmeyi içerir. Bu yöntem, bağlantı arızasından kaynaklanan sızıntıları onarmak için mükemmeldir ancak tüpün incelmesi veya tüpün kendi içindeki çatlaklar gibi sorunları gidermez.
2. Kademe Onarımlar: Kaynak Arızalarının Ele Alınması
Boruda bir kaynak arızası meydana geldiğinde, Tier 2 kapsamına giren daha spesifik bir onarım yaklaşımı gerekir. Bu gibi durumlarda, hasarlı boru ucu TEMA yönergelerine uygun olarak kaynaklanabilir veya sert lehimlenebilir. Bu özel onarım, borunun-boru tabakasına-bağlantı yerinin bütünlüğünü sağlamak için vasıflı teknisyenler ve uygun kaynak veya lehimleme prosedürlerini gerektirir.
3. Kademe Onarımlar: Kapsamlı Revizyon
Hasar çok büyük olduğunda veya Kademe 1 ve Kademe 2 onarım seçenekleri yetersiz kaldığında, bunu Kademe 3 onarım olarak sınıflandıran daha kapsamlı bir çözüm gereklidir. Bu genellikle kısmi veya tam bir yeniden tüpü içerir. Hasarın boyutu, lokal bir değişimin yeterli olup olmayacağını veya tüm tüp demetinin değiştirilmesi gerekip gerekmediğini belirleyecektir. Bu seviyedeki onarım, gerekli aksama süresinin yanı sıra işle ilgili işçilik maliyetleri nedeniyle genellikle en pahalı seçenektir. Pahalı olmasına rağmen yeniden boru, ısı eşanjörünün çalışma kapasitesini etkili bir şekilde geri kazandırır ve çalışma ömrünü önemli ölçüde uzatır.
Önleyici Bakım
Onarım yöntemi ne olursa olsun, erken tespit ve önleyici bakım, kabuk ve borulu ısı eşanjörlerinin ömrünü en üst düzeye çıkarmanın anahtarıdır. Girdap akımı testi, hidrotest ve diğer erken sızıntı tespit yöntemleri gibi teknikler, aşınmayı hızlı bir şekilde tanımlayabilir ve ciddiyetini değerlendirebilir. Operatörler, üniteyi düzenli aralıklarla izleyerek ve rutin bakım yaparak, olası sorunları daha büyümeden tespit edebilir, böylece onarımların zamanında ve daha az aksamaya neden olmasına olanak tanır. Bu proaktif yaklaşım, yalnızca arıza sürelerini ve onarım maliyetlerini en aza indirmekle kalmaz, aynı zamanda bu eşanjörlerin sürekli olarak verimli ve güvenli çalışmasını da sağlar.
Isı eşanjörünün spesifik özellikleri, ısı transferi performansı test raporu, üretim döngüsü ve maliyet teklifi gibi bilgileri hemen bizimle iletişime geçerek edinebilirsiniz-soru ihtiyaçlarınızı verimli bir şekilde karşılamak için bire bir-bire-özel iletişim sunuyoruz.
E-posta:global@gneesteels.com
SSS
S: Kabuk ve borulu ısı değiştirici için 10 13 kuralı nedir?
C: Basit bir ifadeyle, düşük basınçlı tarafın tasarım basıncının (kabuk veya boru tarafı olsun), yüksek basınçlı tarafın tasarım basıncının en az 10/13'üne ayarlanmasını sağlar.
S: Kabuk ve borulu ısı değiştiricinin avantajları nelerdir?
C: Ayrıca dikkate değer bakım avantajları da vardır: Kabuk ve borulu ısı eşanjörleri, basitleştirilmiş bakım, artırılmış güvenlik ve genel olarak-sorunsuz çalışmaya uygun bir yapıya sahiptir. Kabuk ve borulu ısı eşanjörlerinin tasarımı, sızıntıların hızlı bir şekilde tespit edilmesine ve ünitenin geri kalanından korunmasına olanak tanır.
Soru: Isı eşanjörü nedir ve işlevi nedir?
Cevap: Isı değiştirici, ısıyı bir kaynak ile çalışma akışkanı arasında aktarmak için kullanılan bir sistemdir. Isı değiştiriciler hem soğutma hem de ısıtma işlemlerinde kullanılır. Akışkanlar, karışmayı önlemek için katı bir duvarla ayrılabilir veya doğrudan temas halinde olabilirler.
S: Üç tip ısı eşanjörü nedir?
C: İnşaat-tabanlı sınıflandırma, ısı eşanjörlerini fiziksel yapılarına ve tasarımlarına göre sınıflandırır. Isı transferi uygulamalarında her biri farklı özelliklere ve avantajlara sahip kabuk ve borulu, plakalı ve kanatlı borulu ısı değiştiriciler gibi türleri içerir.
S: Isı eşanjörünü nerede kullanıyorsunuz?
C: Isı eşanjörleri, klima, kimya tesisleri, petrokimya tesisleri, petrol rafinerileri, elektrik santralleri, doğal gaz işleme, soğutma, kanalizasyon arıtma ve alan ısıtma gibi çeşitli uygulamalarda kullanılır.
