Soğurma Kulesi Nasıl Tasarlanır?
Saygın bir soğurma kuleleri tedarikçisi olarak, bu yapıların çeşitli endüstriyel süreçlerde oynadığı önemli role ilk elden tanık oldum. Absorbsiyon kulesi gaz arıtma, kimyasal ayırma ve çevre korumada önemli bir bileşendir. Bu blogda, bir emme kulesinin etkili bir şekilde nasıl tasarlanacağı ve optimum performans ve verimliliğin nasıl sağlanacağı konusundaki görüşlerimi paylaşacağım.
Absorbsiyon Kulelerinin Temellerini Anlamak
Tasarım sürecine girmeden önce soğurma kulesinin ne olduğunu ve nasıl çalıştığını anlamak önemlidir. Absorbsiyon kulesi, gaz karışımının sıvı solventle temas ettiği dikey bir kolondur. Çözücü, gazdan belirli bileşenleri seçici olarak emer ve bunları karışımın geri kalanından ayırır. Bu süreç petrokimya, ilaç ve çevre mühendisliği gibi endüstrilerde yaygın olarak kullanılmaktadır.
Bir emme kulesinin tasarımı, ilgili gaz ve sıvının türü, istenen ayırma verimliliği ve çalışma koşulları dahil olmak üzere çeşitli faktörlere bağlıdır. Bu faktörleri daha ayrıntılı olarak inceleyelim.
Adım 1: Süreç Gereksinimlerini Tanımlayın
Bir emme kulesi tasarlamanın ilk adımı proses gereksinimlerini açıkça tanımlamaktır. Bu, işlenecek gaz karışımının, emilecek hedef bileşenlerin ve işlenen gazın gerekli saflığının belirlenmesini içerir. Ayrıca gaz ve sıvının akış hızlarını, çalışma sıcaklığını ve basıncını da belirlemeniz gerekir.
Örneğin, baca gazı akışından karbon dioksitin uzaklaştırılması için bir emme kulesi tasarlıyorsanız, baca gazındaki karbon dioksit konsantrasyonunu, istenen uzaklaştırma verimliliğini ve baca gazının akış hızını bilmeniz gerekir. Bu parametreler sonraki tasarım adımları için temel oluşturacaktır.
Adım 2: Uygun Çözücüyü Seçin
Bir emme kulesinin tasarımında solvent seçimi kritik öneme sahiptir. Çözücünün gaz karışımındaki hedef bileşenlere karşı yüksek afiniteye sahip olması, kimyasal olarak stabil olması ve uçuculuğu düşük olması gerekir. Ek olarak solventin aşındırıcı olmaması, toksik olmaması ve uygun maliyetli olması gerekir.
Absorbsiyon proseslerinde kullanılan yaygın solventler arasında su, aminler ve fiziksel solventler yer alır. Örneğin hidrojen sülfür ve karbondioksit gibi asit gazlarının gideriminde yüksek emme kapasiteleri ve seçicilikleri nedeniyle aminler sıklıkla kullanılmaktadır.
Adım 3: Kule Tipini Belirleyin
Her birinin kendine göre avantajları ve dezavantajları olan çeşitli tipte absorpsiyon kuleleri mevcuttur. En yaygın türler arasında dolgulu kuleler, tepsi kuleleri ve püskürtme kuleleri bulunur.
- Paketlenmiş Kuleler: Paketlenmiş kuleler rastgele paketleme veya yapılandırılmış paketleme gibi paketleme malzemeleriyle doldurulur. Salmastra, gaz-sıvı teması için geniş bir yüzey alanı sağlayarak emilim sürecini artırır. Paketlenmiş kuleler, düşük ila orta düzeyde gaz ve sıvı akış hızlarına ve yüksek ayırma gereksinimlerine sahip uygulamalar için uygundur.
- Tepsi Kuleleri: Tepsi kuleleri, kulenin içine dikey olarak istiflenen bir dizi tepsiden oluşur. Gaz ve sıvı, kütle transferinin gerçekleştiği tepsilerden akar. Tepsi kuleleri, yüksek gaz ve sıvı akış hızlarına sahip uygulamalar için daha uygundur ve dolgulu kulelere kıyasla akış hızlarındaki daha büyük değişiklikleri kaldırabilir.
- Püskürtme Kuleleri: Püskürtme kuleleri, sıvı solventi gaz akışına püskürtmek için nozullar kullanır. Çözücü damlacıkları gaz-sıvı teması için geniş bir yüzey alanı sağlar. Püskürtme kulelerinin tasarımı basittir ve genellikle gazın katı parçacıklar içerdiği veya yüksek sıvı/gaz oranının gerekli olduğu uygulamalarda kullanılır.
Kule tipinin seçimi, gaz ve sıvı akış hızları, gerekli ayırma verimliliği, gaz ve sıvının doğası gibi faktörlere bağlıdır.
Adım 4: Kule Boyutlarını Hesaplayın
Kule tipi seçildikten sonra sıra kule boyutlarının hesaplanmasına gelir. Buna kule çapının ve yüksekliğinin belirlenmesi de dahildir.
Kule çapı, gaz ve sıvı akış hızlarına ve kulede izin verilen gaz hızına göre hesaplanır. Daha yüksek bir gaz hızı, su basmasına neden olabilir ve bu da emme verimliliğini azaltır. Bu nedenle gaz hızının güvenli bir aralıkta tutulması gerekir.
Kule yüksekliği, aktarma birimlerinin sayısına (NTU) ve aktarma biriminin yüksekliğine (HTU) göre belirlenir. NTU ayırma işleminin zorluğunu temsil ederken, HTU kuledeki kütle transfer verimliliği ile ilgilidir. Kule yüksekliği aşağıdaki formül kullanılarak hesaplanabilir:
[H = NTU\times HTU]
Adım 5: Dahili Bileşenleri Tasarlayın
Kule kabuğuna ek olarak, bir emme kulesi ayrıca paketleme destekleri, dağıtıcılar ve buğu gidericiler gibi çeşitli dahili bileşenlere de sahiptir.
- Paketleme Destekleri: Paketlenmiş kule kullanılıyorsa, paketleme malzemesini yerinde tutmak için paketleme destekleri gereklidir. Salmastra destekleri, salmastra boyunca eşit gaz ve sıvı akışına izin verecek şekilde tasarlanmalıdır.
- Distribütörler: Dağıtıcılar sıvı solventin kule kesiti boyunca eşit şekilde dağıtılması için kullanılır. Etkin gaz – sıvı temasının sağlanması için iyi tasarlanmış bir dağıtıcı şarttır.
- Buğu Gidericiler: Gaz akışına karışan sıvı damlacıklarını uzaklaştırmak için kulenin tepesine buğu gidericiler monte edilmiştir. Bu, solvent kaybının ve çevre kirliliğinin önlenmesine yardımcı olur.
Adım 6: Güvenliği ve Bakımı Düşünün
Güvenlik ve bakım, emme kulesi tasarımının önemli unsurlarıdır. Kule, çalışma basıncına ve sıcaklığına dayanacak şekilde tasarlanmalı ve basınç tahliye vanaları ve acil kapatma sistemleri gibi uygun güvenlik özellikleri kurulmalıdır.
Ayrıca kule bakımı kolay olacak şekilde tasarlanmalıdır. Kulenin ve iç bileşenlerinin düzenli olarak incelenmesine ve temizlenmesine olanak sağlamak için erişim delikleri, menholler ve inceleme pencereleri sağlanmalıdır.
Adım 7: Performansı Değerlendirin
Tasarım tamamlandıktan sonra emme kulesinin performansının değerlendirilmesi önemlidir. Bu, bilgisayar simülasyonları veya pilot ölçekli testler yoluyla yapılabilir. Simülasyon veya test sonuçları, tasarımı doğrulamak ve gerekli ayarlamaları yapmak için kullanılabilir.
Bazı durumlarda, emme sürecini optimize etmek için farklı kule tasarımlarının veya çalışma koşullarının performansını karşılaştırmak gerekli olabilir.
Sektördeki İlgili Kuleler

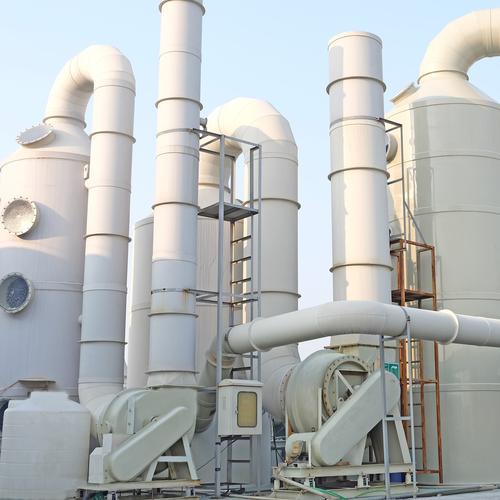

Absorbsiyon kulelerinin yanı sıra endüstriyel proseslerde kullanılan başka tip kuleler de bulunmaktadır. Örneğin, Sıyırma Kolonu, emilen bileşenleri solventten çıkarmak ve solventin yeniden kullanılmasına olanak sağlamak için kullanılır. Filtre Kulesi, katı parçacıkları bir gaz veya sıvı akışından çıkarmak için kullanılır. Ve Yenileme Kulesi, emildikten sonra solventi yeniden oluşturmak için kullanılır.
Çözüm
Bir soğurma kulesi tasarlamak, proses gereksinimlerinin, gaz ve sıvının özelliklerinin ve kütle transfer prensiplerinin tam olarak anlaşılmasını gerektiren karmaşık bir süreçtir. Bu blogda özetlenen adımları takip ederek özel ihtiyaçlarınızı karşılayan ve optimum performans sağlayan bir emme kulesi tasarlayabilirsiniz.
Eğer soğurma kulesi arayışındaysanız veya tasarım sürecinde yardıma ihtiyacınız varsa bizimle iletişime geçmenizi öneririm. Uzman ekibimiz, emme kulelerinin tasarımı ve imalatı konusunda geniş deneyime sahiptir ve gereksinimlerinizi karşılamak için size özel çözümler sağlayabilir. Tedarik ve tasarım tartışmasını başlatmak için bugün bizimle iletişime geçin.
Referanslar
- Perry, RH ve Green, DW (1997). Perry'nin Kimya Mühendislerinin El Kitabı. McGraw-Tepe.
- Treybal, RE (1980). Kütle - Transfer İşlemleri. McGraw-Tepe.
- Sinnott, RK (2005). Coulson & Richardson'ın Kimya Mühendisliği: Cilt 6 - Kimya Mühendisliği Tasarımı. Elsevier.
